技术支持与常用配件

CPC-T128-C

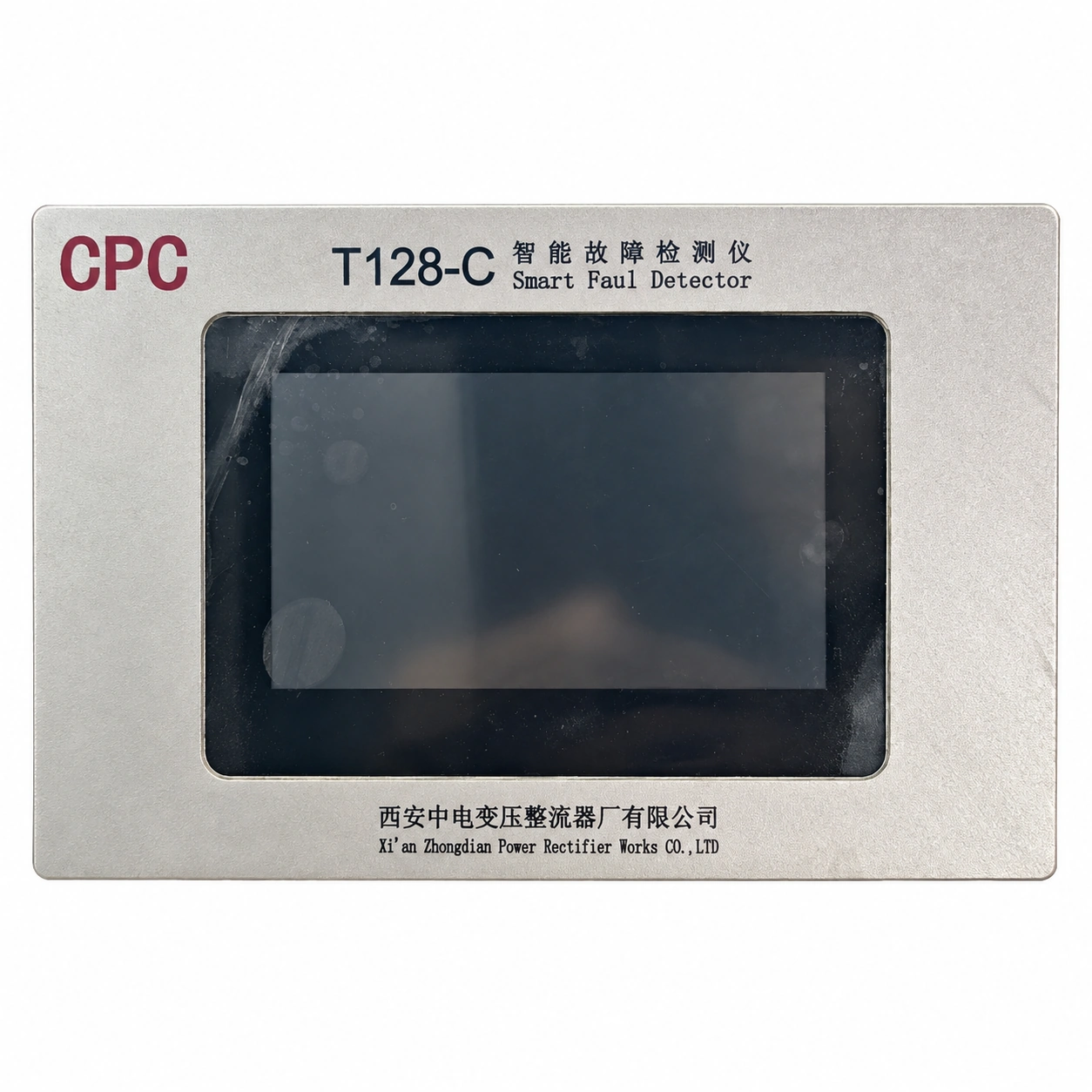

智能故障检测仪

用于整流机组控制柜的故障监测。

咨询该配件

使用部位

整流机组控制柜

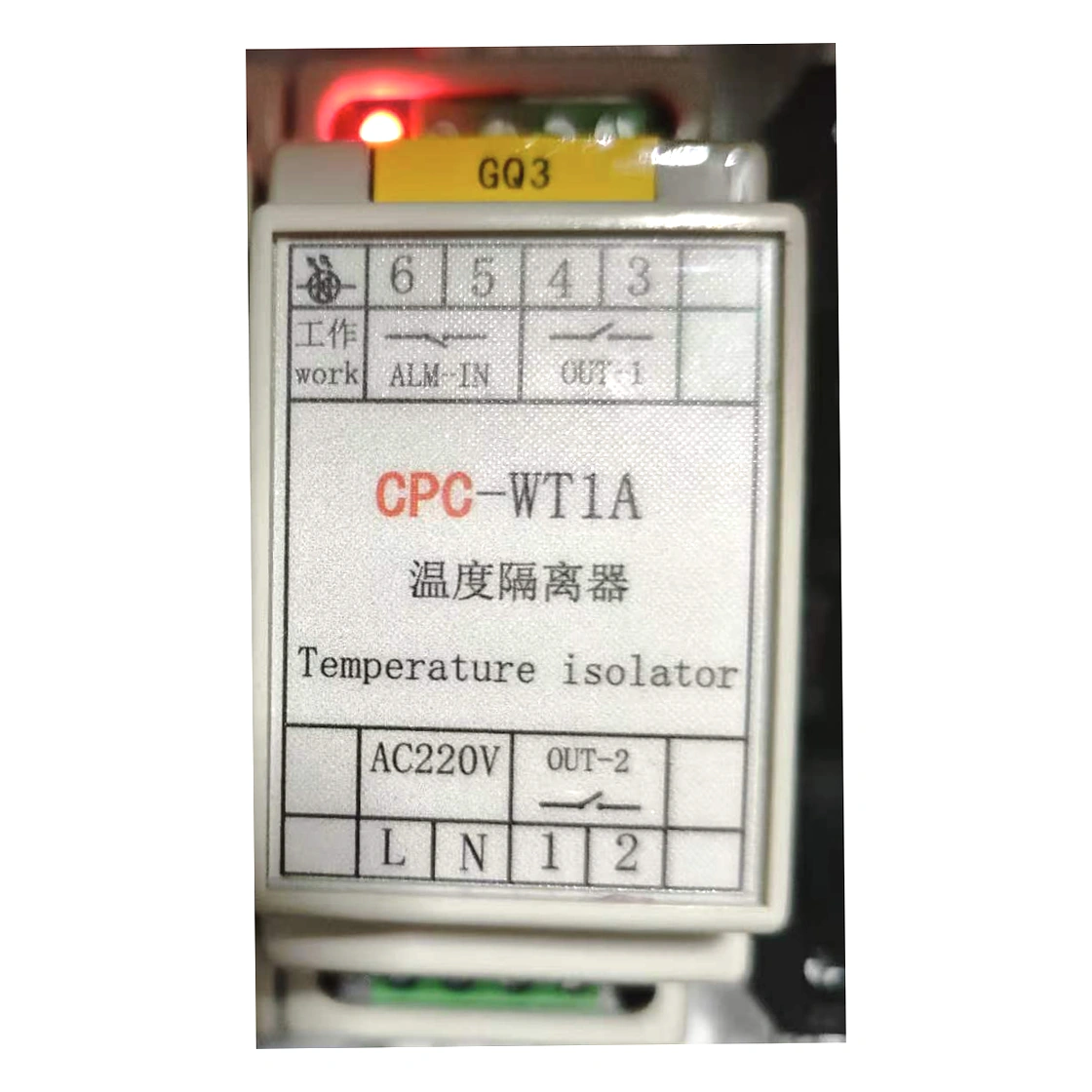

CPC-WT1A

温度隔离器

用于整流机组控制柜的温度信号隔离。

咨询该配件

电源

AC 220 V

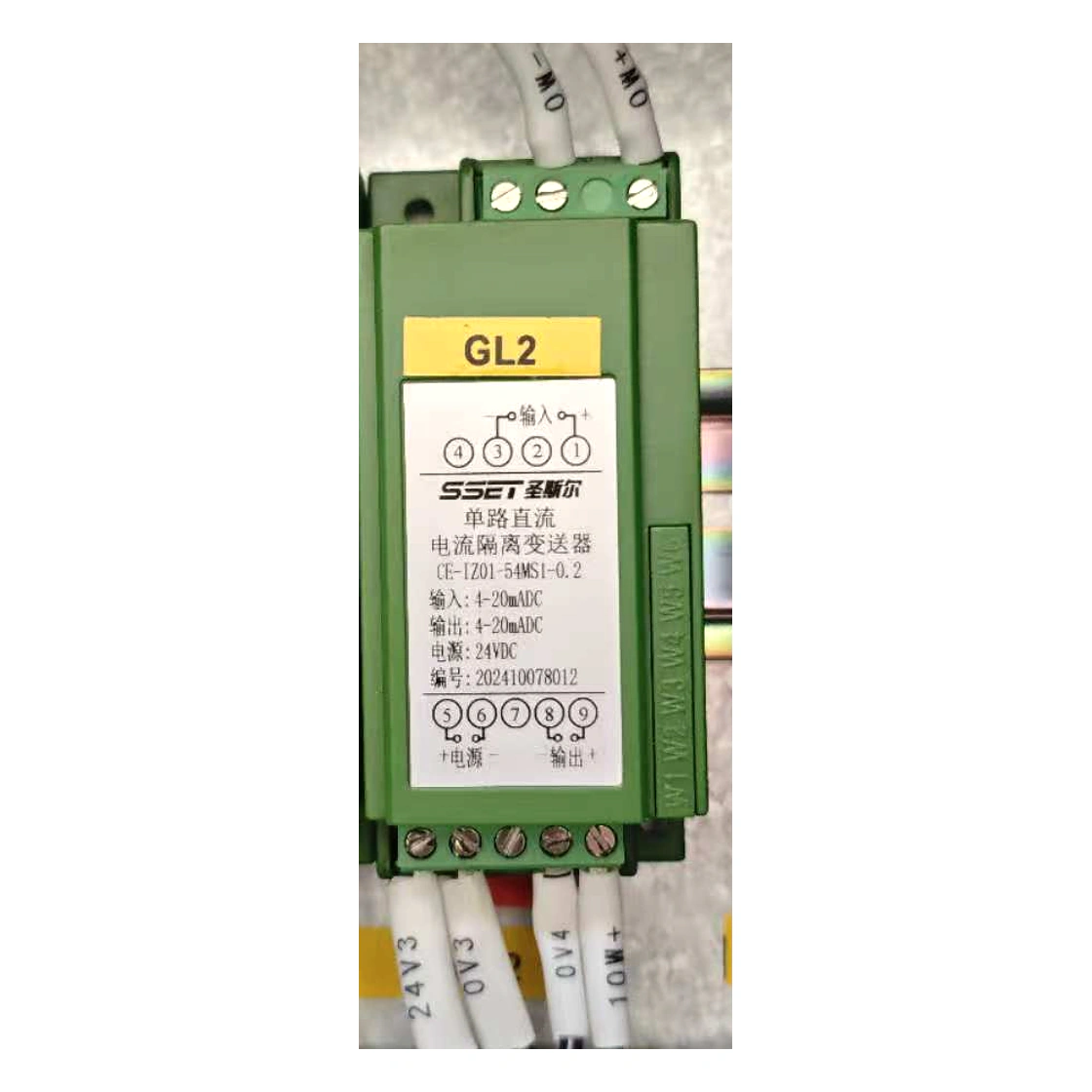

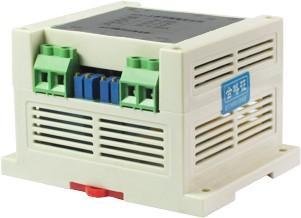

CE-IZ01-54MS1-0.2

单路直流电流隔离变送器

用于 4–20 mA 直流电流信号的隔离与传输。

咨询该配件

输入

4–20 mA DC

输出

4–20 mA DC

电源

24 V DC

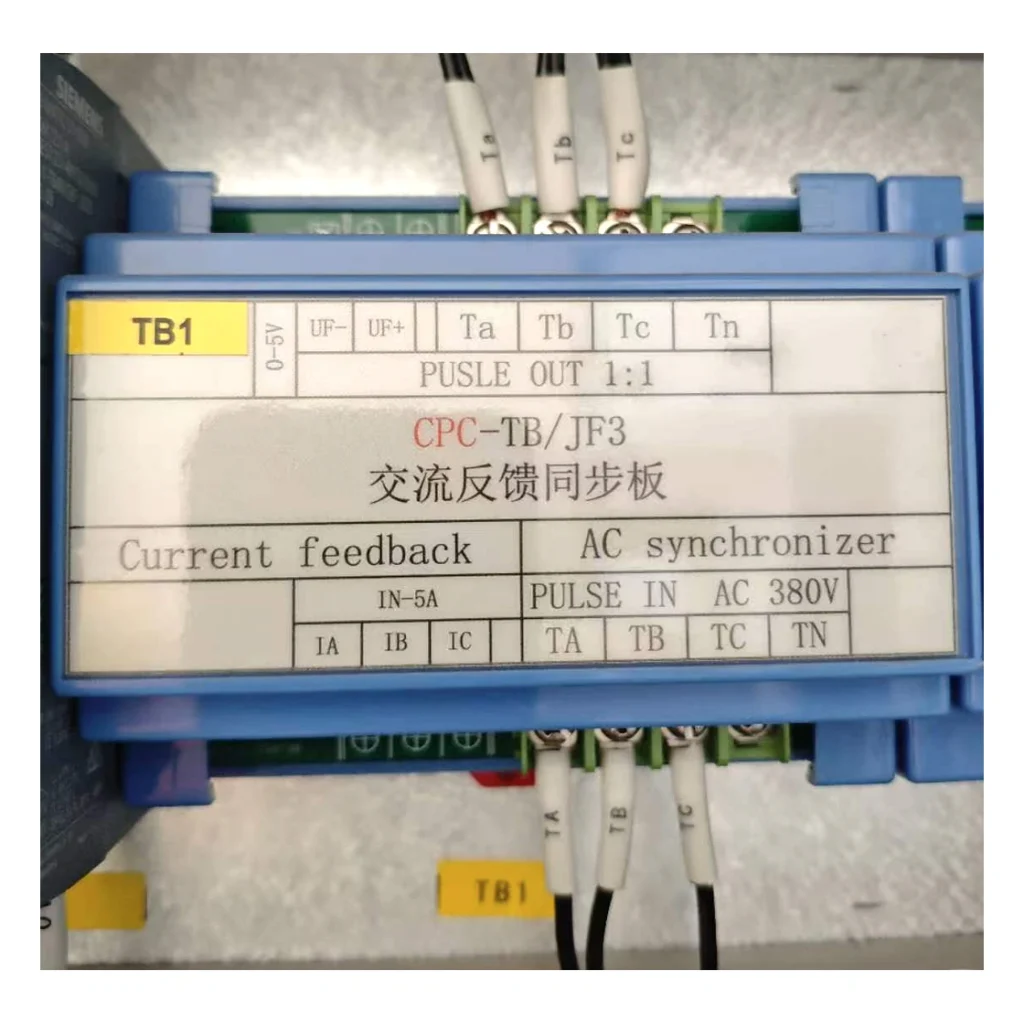

CPC-TB/JF3

交流反馈同步板

用于整流控制中的电流反馈与交流同步。

咨询该配件

功能

电流反馈 / 交流同步

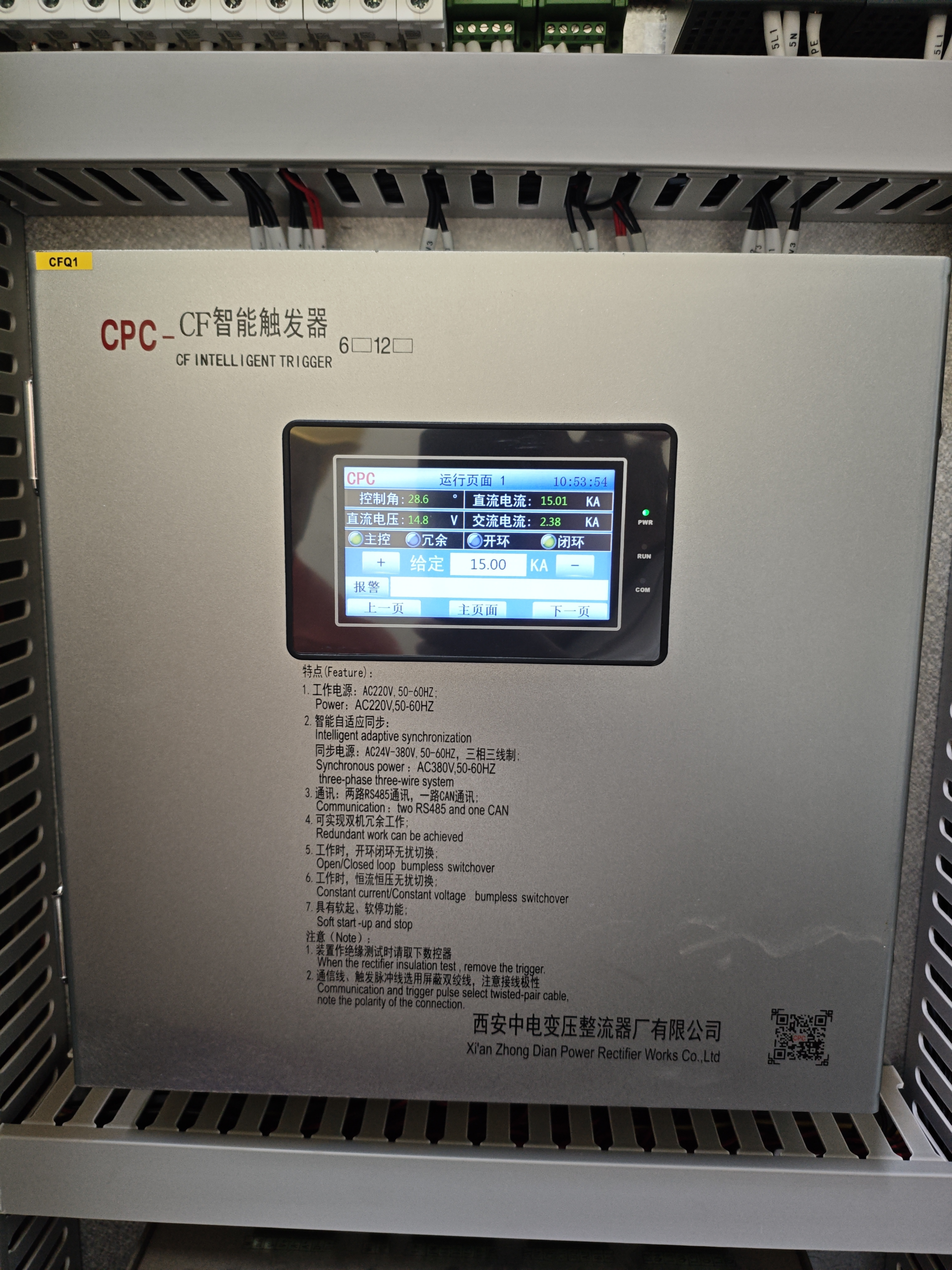

CPC-CF6

智能触发器

支持自适应同步与通信接口的智能触发控制。

咨询该配件

电源

AC 220 V

同步输入

AC 24–380 V，三相三线

通信接口

2 路 RS485 / 1 路 CAN

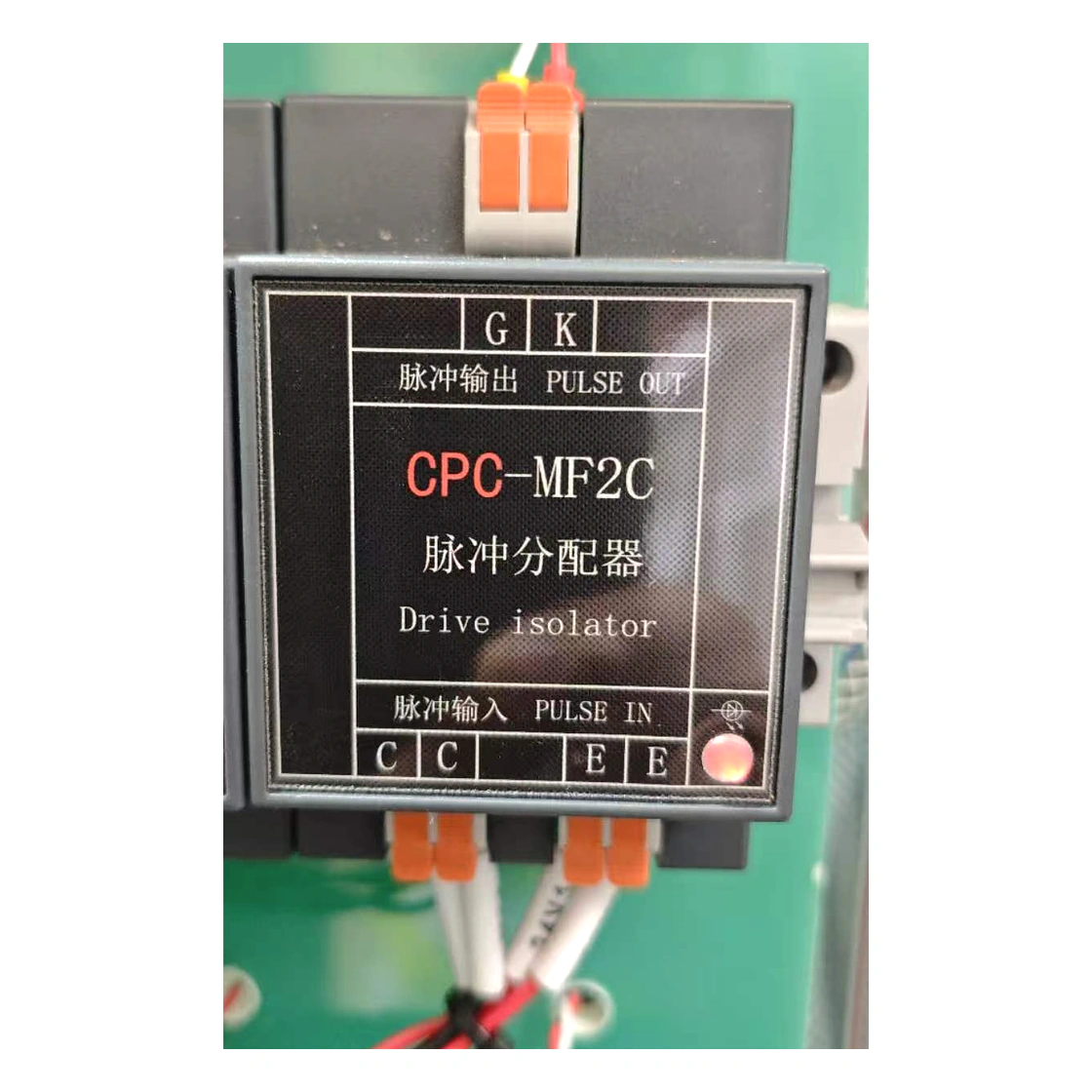

CPC-MF2C

脉冲分配器

用于整流触发电路中的脉冲分配。

咨询该配件

接口

脉冲输入 / 脉冲输出

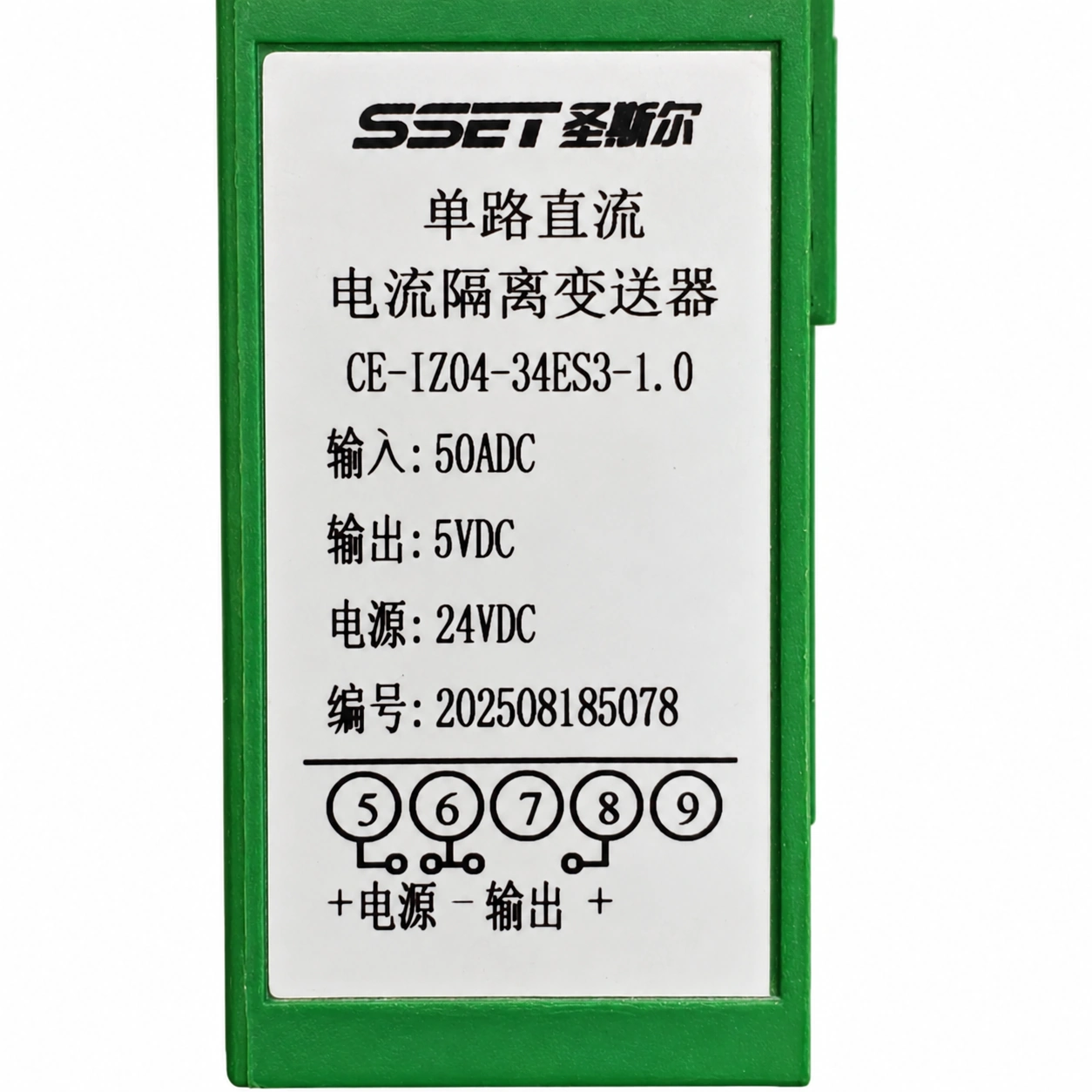

CE-IZ04-34ES3-1.0

单路直流电流隔离变送器

将直流电流输入隔离转换为直流电压输出。

咨询该配件

输入

50 A DC

输出

5 V DC

电源

24 V DC

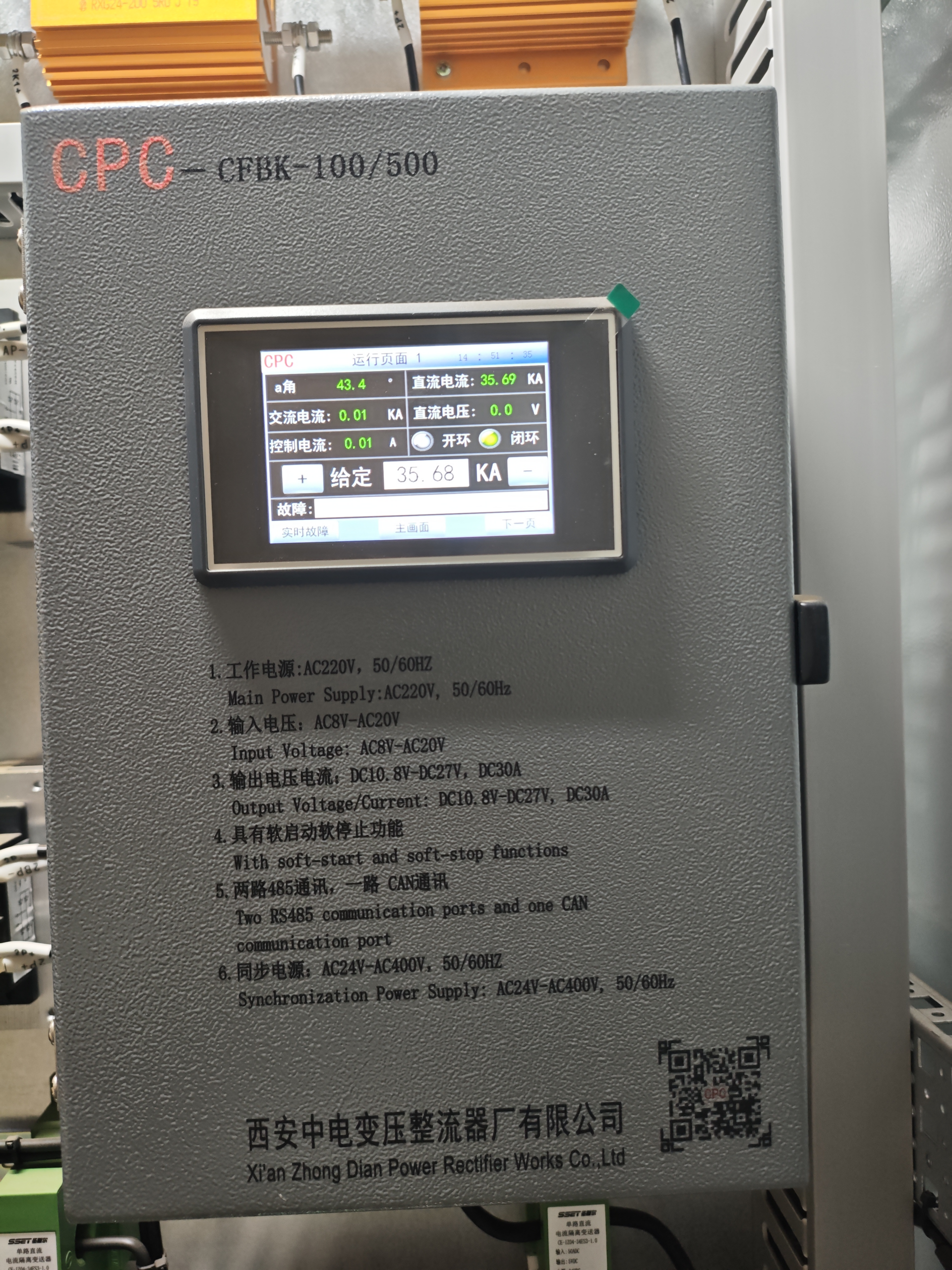

CPC-CFBK-100/500

智能触发控制器

支持软启动、软停止及通信功能的智能触发控制器。

咨询该配件

电源

AC 220 V，50/60 Hz

输入

AC 8–20 V

输出

DC 10.8–27 V / DC 30 A

通信接口

2 路 RS485 / 1 路 CAN

同步电源

AC 24–400 V，50/60 Hz

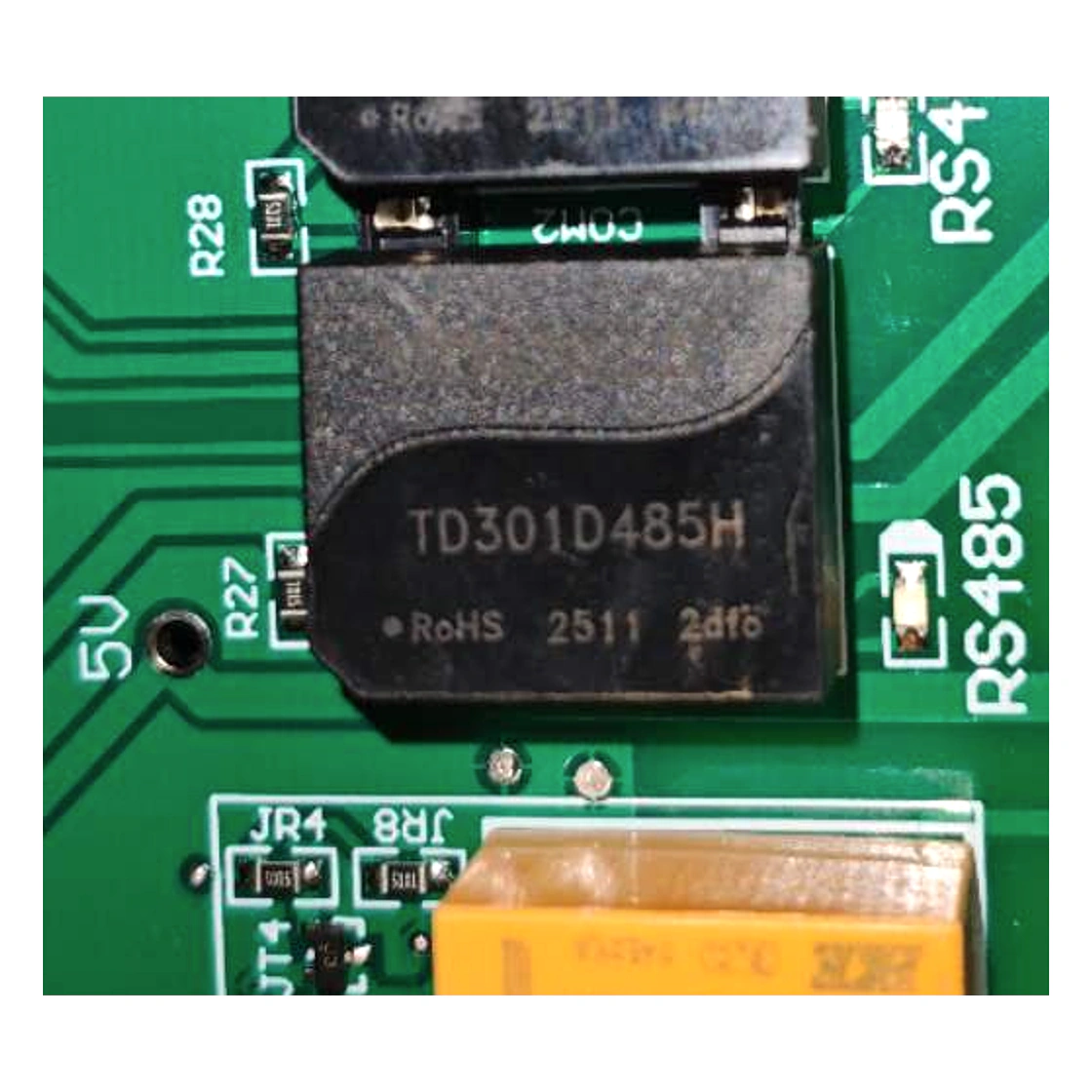

TD301D485H

RS485 隔离收发器

用于整流机组触发控制系统的 RS485 通信。

咨询该配件

接口

RS485

节点数

64

RS9-H1151

方管型快速熔断器

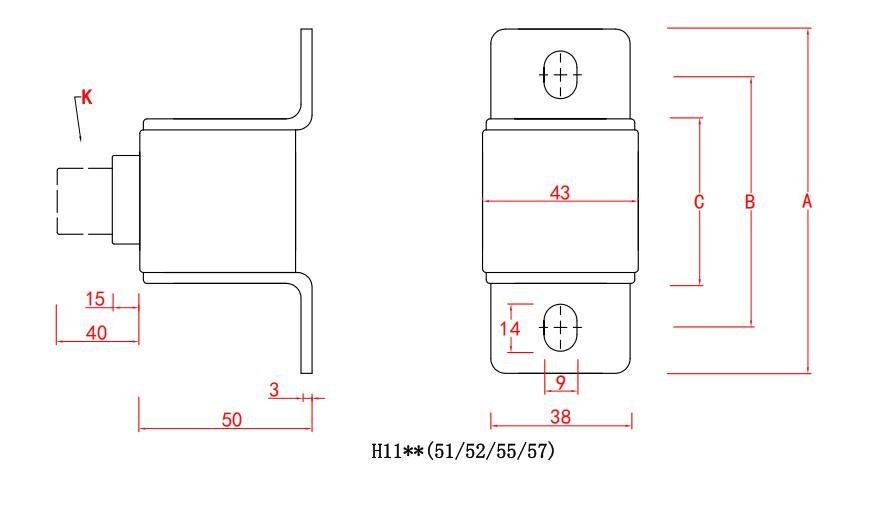

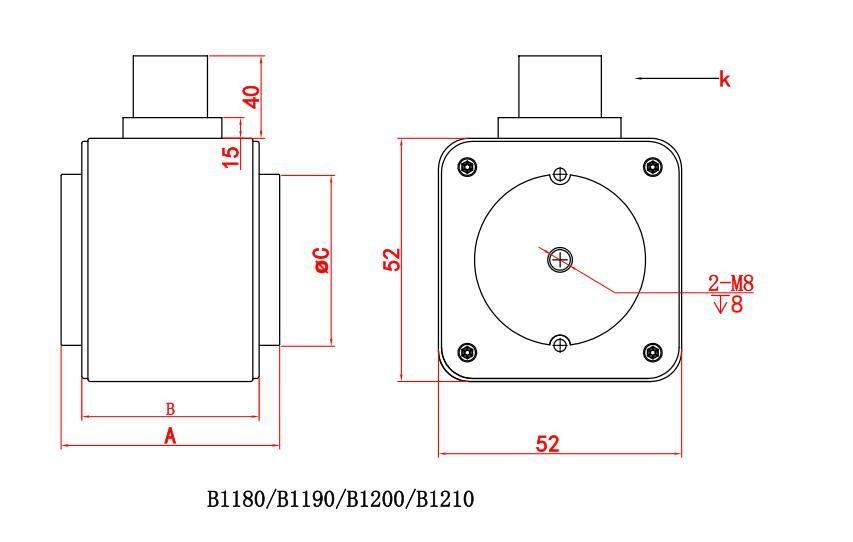

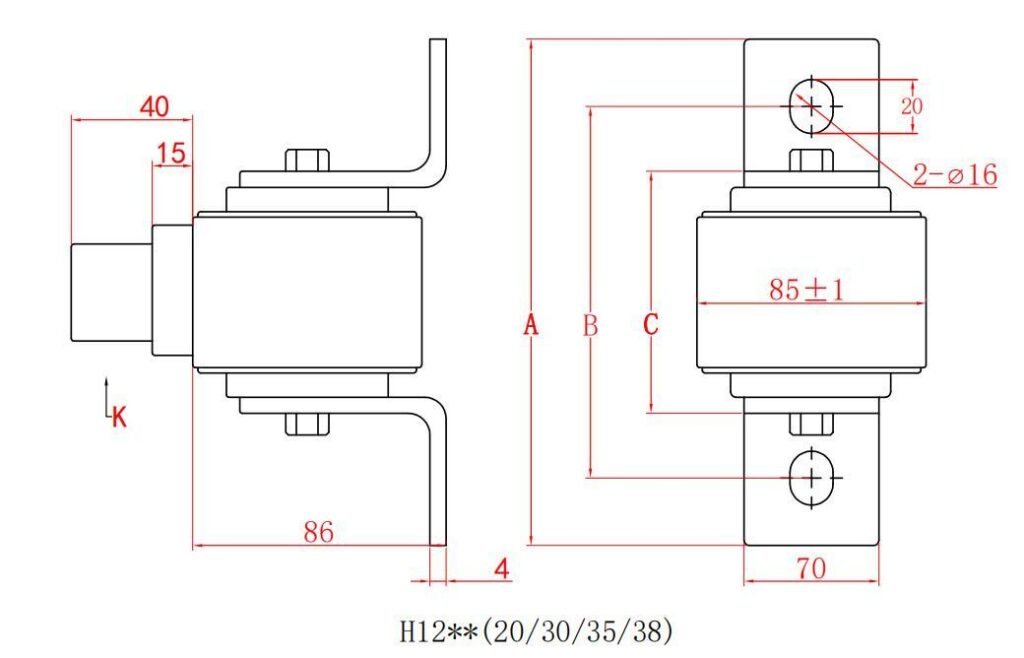

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 250 / 380 / 500 / 690 V

额定电流可选值

10, 15, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 315, 350, 400 A

分断能力

100 kA

使用类别

aR

尺寸 A

100 mm

尺寸 B

72 mm

尺寸 C

55 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-D1010

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 250 / 380 / 500 / 690 V

额定电流可选值

10, 15, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 315, 350, 400 A

分断能力

100 kA

使用类别

aR

尺寸 A

112 mm

尺寸 B

86 mm

尺寸 C

51 mm

性能参考

GB/T 13539.4 / IEC 60269-4

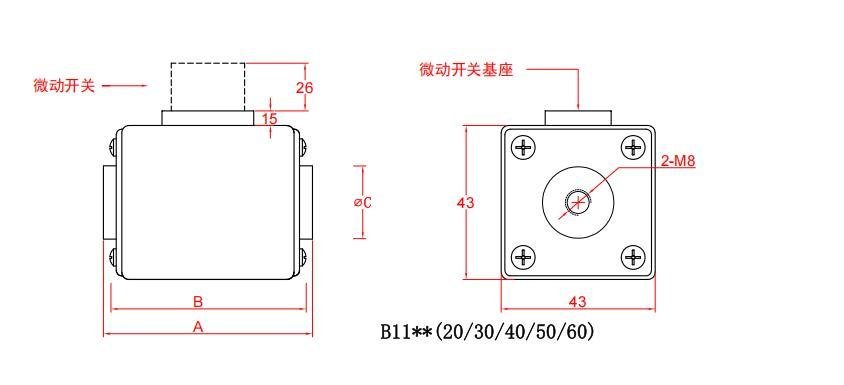

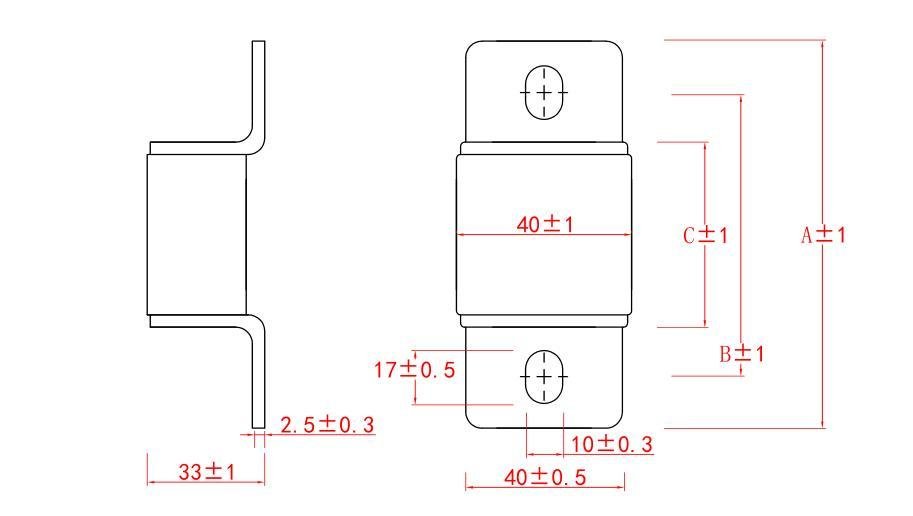

RS9-B1120

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 250 / 380 / 500 / 690 V

额定电流可选值

10, 15, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 315, 350, 400 A

分断能力

100 kA

使用类别

aR

尺寸 A

54 mm

尺寸 B

51 mm

尺寸 C

18 mm

性能参考

GB/T 13539.4 / IEC 60269-4

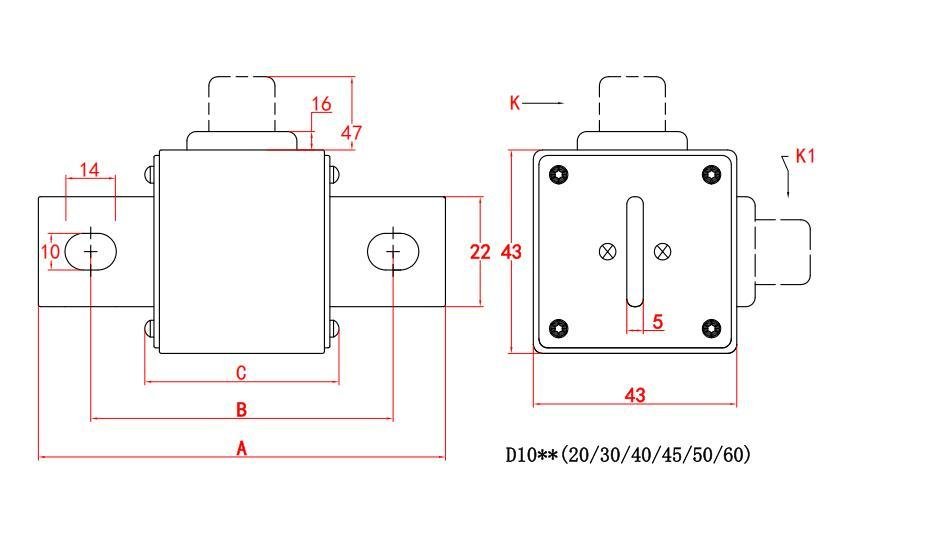

RS9-D1020

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 800 V

额定电流可选值

10, 15, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 315, 350 A

分断能力

100 kA

使用类别

aR

尺寸 A

132 mm

尺寸 B

106 mm

尺寸 C

71 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-D1030

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1000 V

额定电流可选值

10, 15, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 315, 350 A

分断能力

100 kA

使用类别

aR

尺寸 A

132 mm

尺寸 B

106 mm

尺寸 C

71 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-H1152

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 800 / 1000 V

额定电流可选值

10, 15, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 315, 350 A

分断能力

100 kA

使用类别

aR

尺寸 A

120 mm

尺寸 B

92 mm

尺寸 C

75 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B1130

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 800 / 1000 V

额定电流可选值

10, 15, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 315, 350 A

分断能力

100 kA

使用类别

aR

尺寸 A

74 mm

尺寸 B

71 mm

尺寸 C

18 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-H1155

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1250 V

额定电流可选值

10, 15, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 315 A

分断能力

100 kA

使用类别

aR

尺寸 A

130 mm

尺寸 B

102 mm

尺寸 C

85 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-D1040

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1250 V

额定电流可选值

10, 15, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 315 A

分断能力

100 kA

使用类别

aR

尺寸 A

142 mm

尺寸 B

116 mm

尺寸 C

81 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B1140

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1250 V

额定电流可选值

10, 15, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 315 A

分断能力

100 kA

使用类别

aR

尺寸 A

84 mm

尺寸 B

81 mm

尺寸 C

18 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-H1157

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1500 / 2000 V

额定电流可选值

10, 15, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 315 A

分断能力

100 kA

使用类别

aR

尺寸 A

172 mm

尺寸 B

144 mm

尺寸 C

127 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B1150

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1500 / 2000 V

额定电流可选值

10, 15, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 315 A

分断能力

100 kA

使用类别

aR

尺寸 A

127 mm

尺寸 B

123 mm

尺寸 C

18 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-D1045

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1500 V

额定电流可选值

10, 15, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 315 A

分断能力

100 kA

使用类别

aR

尺寸 A

184 mm

尺寸 B

158 mm

尺寸 C

123 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-D1050

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 2000 V

额定电流可选值

10, 15, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 315 A

分断能力

100 kA

使用类别

aR

尺寸 A

184 mm

尺寸 B

158 mm

尺寸 C

123 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B1160

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 2500 / 3000 V

额定电流可选值

10, 15, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250 A

分断能力

100 kA

使用类别

aR

尺寸 A

164 mm

尺寸 B

161 mm

尺寸 C

18 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-D1060

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 2500 / 3000 V

额定电流可选值

10, 15, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250 A

分断能力

100 kA

使用类别

aR

尺寸 A

222 mm

尺寸 B

196 mm

尺寸 C

162 mm

性能参考

GB/T 13539.4 / IEC 60269-4

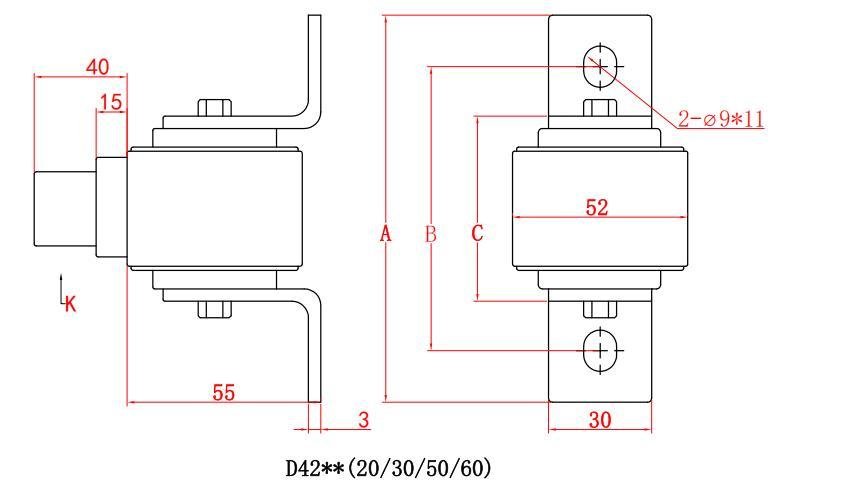

RS9-D4220

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 250 / 380 / 500 / 690 V

额定电流可选值

200, 250, 315, 350, 400, 500, 630, 700 A

分断能力

100 kA

使用类别

aR

尺寸 A

121 mm

尺寸 B

96 mm

尺寸 C

62 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-D1120

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 250 / 380 / 500 / 690 V

额定电流可选值

200, 250, 315, 350, 400, 500, 630, 700 A

分断能力

100 kA

使用类别

aR

尺寸 A

110 mm

尺寸 B

78 mm

尺寸 C

50 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-D2120

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 250 / 380 / 500 / 690 V

额定电流可选值

200, 250, 315, 350, 400, 500, 630, 700 A

分断能力

100 kA

使用类别

aR

尺寸 A

120 mm

尺寸 B

90 mm

尺寸 C

50 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B1180

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 250 / 380 / 500 / 690 V

额定电流可选值

200, 250, 315, 350, 400, 500, 630, 700 A

分断能力

100 kA

使用类别

aR

尺寸 A

56 mm

尺寸 B

50 mm

尺寸 C

28 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-D4230

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 800 / 1000 V

额定电流可选值

200, 250, 315, 350, 400, 500 A

分断能力

100 kA

使用类别

aR

尺寸 A

141 mm

尺寸 B

116 mm

尺寸 C

82 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-D1130

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 800 / 1000 V

额定电流可选值

200, 250, 315, 350, 400, 500 A

分断能力

100 kA

使用类别

aR

尺寸 A

130 mm

尺寸 B

98 mm

尺寸 C

70 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-D2130

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 800 / 1000 V

额定电流可选值

200, 250, 315, 350, 400, 500 A

分断能力

100 kA

使用类别

aR

尺寸 A

140 mm

尺寸 B

110 mm

尺寸 C

70 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B1190

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 800 / 1000 V

额定电流可选值

200, 250, 315, 350, 400, 500 A

分断能力

100 kA

使用类别

aR

尺寸 A

76 mm

尺寸 B

70 mm

尺寸 C

28 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-D4250

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1250 V

额定电流可选值

160, 200, 250, 315, 350, 400 A

分断能力

100 kA

使用类别

aR

尺寸 A

150 mm

尺寸 B

126 mm

尺寸 C

93 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-D1151

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1250 V

额定电流可选值

160, 200, 250, 315, 350, 400 A

分断能力

100 kA

使用类别

aR

尺寸 A

140 mm

尺寸 B

108 mm

尺寸 C

80 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-D2151

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1250 V

额定电流可选值

160, 200, 250, 315, 350, 400 A

分断能力

100 kA

使用类别

aR

尺寸 A

150 mm

尺寸 B

120 mm

尺寸 C

80 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B1206

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1250 V

额定电流可选值

160, 200, 250, 315, 350, 400 A

分断能力

100 kA

使用类别

aR

尺寸 A

86 mm

尺寸 B

80 mm

尺寸 C

28 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B1200

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1250 V

额定电流可选值

160, 200, 250, 315, 350, 400 A

分断能力

100 kA

使用类别

aR

尺寸 A

81 mm

尺寸 B

75 mm

尺寸 C

28 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-D4260

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1500 / 2000 V

额定电流可选值

160, 200, 250, 315, 350 A

分断能力

100 kA

使用类别

aR

尺寸 A

193 mm

尺寸 B

168 mm

尺寸 C

134 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-D1160

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1500 / 2000 V

额定电流可选值

160, 200, 250, 315, 350 A

分断能力

100 kA

使用类别

aR

尺寸 A

182 mm

尺寸 B

150 mm

尺寸 C

122 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-D2160

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1500 / 2000 V

额定电流可选值

160, 200, 250, 315, 350 A

分断能力

100 kA

使用类别

aR

尺寸 A

192 mm

尺寸 B

162 mm

尺寸 C

122 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B1210

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1500 / 2000 V

额定电流可选值

160, 200, 250, 315, 350 A

分断能力

100 kA

使用类别

aR

尺寸 A

128 mm

尺寸 B

122 mm

尺寸 C

28 mm

性能参考

GB/T 13539.4 / IEC 60269-4

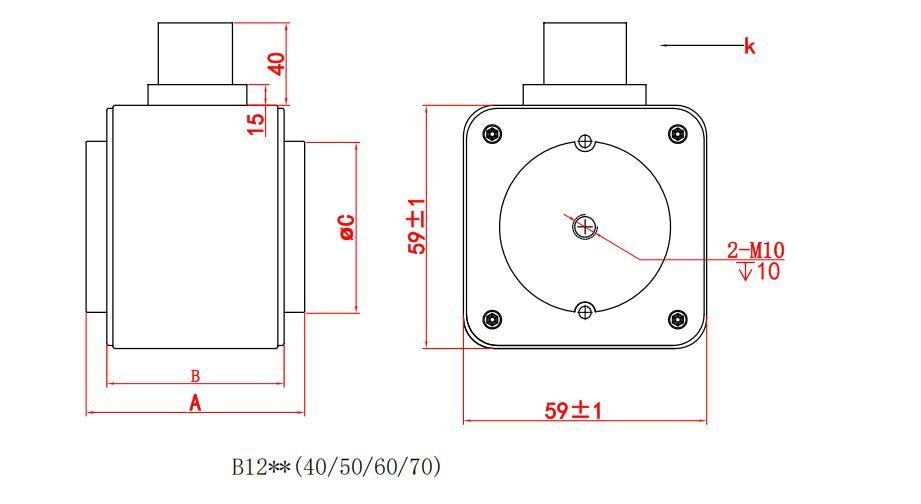

RS9-B1240

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 250 / 380 / 500 / 690 V

额定电流可选值

350, 400, 500, 600, 700, 800, 900, 1000*, 1250* A

分断能力

100 kA

* 电流规格的电压限制

AC ≤500 V

使用类别

aR

尺寸 A

56 mm

尺寸 B

50 mm

尺寸 C

32 mm

性能参考

GB/T 13539.4 / IEC 60269-4

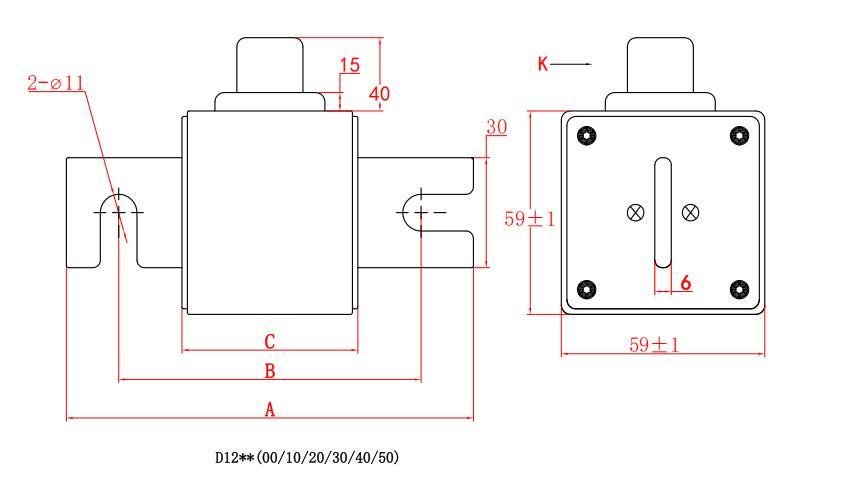

RS9-D1200

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 250 / 380 / 500 / 690 V

额定电流可选值

350, 400, 500, 600, 700, 800, 900, 1000*, 1250* A

分断能力

100 kA

* 电流规格的电压限制

AC ≤500 V

使用类别

aR

尺寸 A

120 mm

尺寸 B

90 mm

尺寸 C

50 mm

性能参考

GB/T 13539.4 / IEC 60269-4

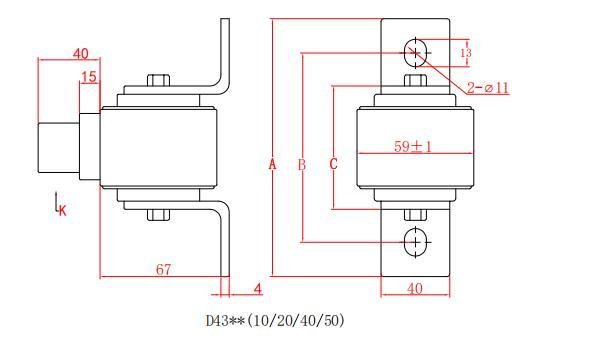

RS9-D4310

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 250 / 380 / 500 / 690 V

额定电流可选值

350, 400, 500, 600, 700, 800, 900, 1000*, 1250* A

分断能力

100 kA

* 电流规格的电压限制

AC ≤500 V

使用类别

aR

尺寸 A

128 mm

尺寸 B

100 mm

尺寸 C

70 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B1250

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 800 / 1000 V

额定电流可选值

350, 400, 500, 600, 700, 800 A

分断能力

100 kA

使用类别

aR

尺寸 A

76 mm

尺寸 B

70 mm

尺寸 C

32 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-D4320

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 800 / 1000 V

额定电流可选值

350, 400, 500, 600, 700, 800 A

分断能力

100 kA

使用类别

aR

尺寸 A

148 mm

尺寸 B

120 mm

尺寸 C

90 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-D1210

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 800 V

额定电流可选值

350, 400, 500, 600, 700, 800 A

分断能力

100 kA

使用类别

aR

尺寸 A

140 mm

尺寸 B

110 mm

尺寸 C

70 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-D1220

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1000 V

额定电流可选值

350, 400, 500, 600 A

分断能力

100 kA

使用类别

aR

尺寸 A

140 mm

尺寸 B

110 mm

尺寸 C

70 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B1260

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1250 V

额定电流可选值

250, 350, 400, 500, 600 A

分断能力

100 kA

使用类别

aR

尺寸 A

86 mm

尺寸 B

80 mm

尺寸 C

32 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-D1230

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1250 V

额定电流可选值

250, 350, 400, 500, 600 A

分断能力

100 kA

使用类别

aR

尺寸 A

150 mm

尺寸 B

120 mm

尺寸 C

80 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-D4340

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1250 V

额定电流可选值

250, 350, 400, 500, 600 A

分断能力

100 kA

使用类别

aR

尺寸 A

158 mm

尺寸 B

130 mm

尺寸 C

100 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B1270

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1500 / 2000 V

额定电流可选值

160, 200, 250, 315, 350, 400 A

分断能力

100 kA

使用类别

aR

尺寸 A

128 mm

尺寸 B

122 mm

尺寸 C

32 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-D4350

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1500 / 2000 V

额定电流可选值

160, 200, 250, 315, 350, 400 A

分断能力

100 kA

使用类别

aR

尺寸 A

202 mm

尺寸 B

172 mm

尺寸 C

140 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-D1240

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1500 V

额定电流可选值

160, 200, 250, 315, 350, 400 A

分断能力

100 kA

使用类别

aR

尺寸 A

192 mm

尺寸 B

162 mm

尺寸 C

122 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-D1250

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 2000 V

额定电流可选值

160, 200, 250, 315, 350, 400 A

分断能力

100 kA

使用类别

aR

尺寸 A

192 mm

尺寸 B

162 mm

尺寸 C

122 mm

性能参考

GB/T 13539.4 / IEC 60269-4

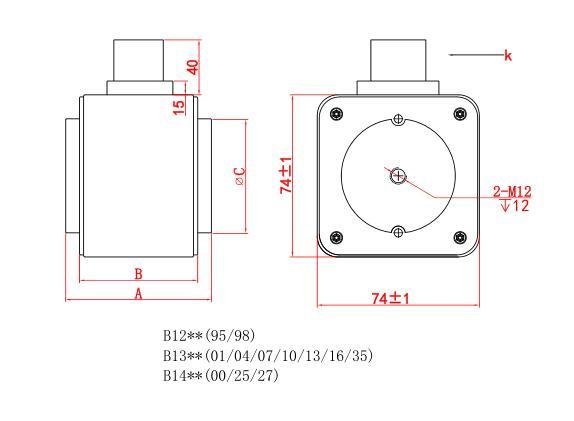

RS9-B1295

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 250 / 380 / 500 / 690 V

额定电流可选值

700, 800, 900, 1000, 1250, 1400, 1500, 1600*, 1800*, 2000* A

分断能力

200 kA

* 电流规格的电压限制

AC ≤500 V

使用类别

aR

尺寸 A

58 mm

尺寸 B

52 mm

尺寸 C

46 mm

性能参考

GB/T 13539.4 / IEC 60269-4

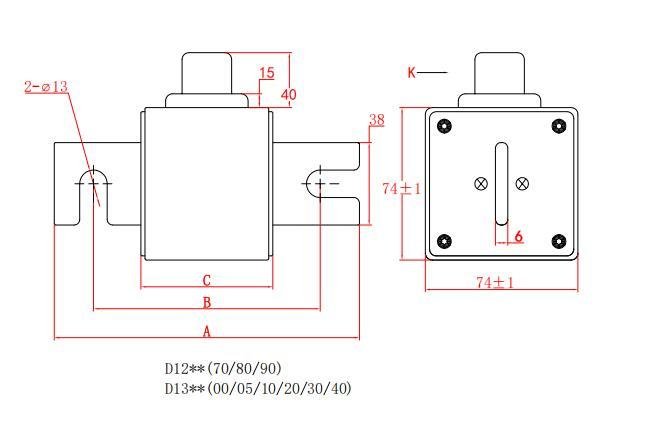

RS9-D1270

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 250 / 380 / 500 / 690 V

额定电流可选值

700, 800, 900, 1000, 1250, 1400, 1500, 1600*, 1800*, 2000* A

分断能力

200 kA

* 电流规格的电压限制

AC ≤500 V

使用类别

aR

尺寸 A

120 mm

尺寸 B

90 mm

尺寸 C

52 mm

性能参考

GB/T 13539.4 / IEC 60269-4

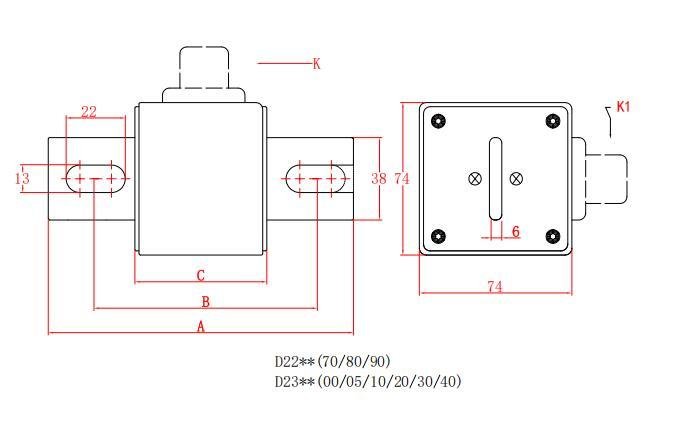

RS9-D2270

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 250 / 380 / 500 / 690 V

额定电流可选值

700, 800, 900, 1000, 1250, 1400, 1500, 1600*, 1800*, 2000* A

分断能力

200 kA

* 电流规格的电压限制

AC ≤500 V

使用类别

aR

尺寸 A

130 mm

尺寸 B

90/110 mm

尺寸 C

52 mm

性能参考

GB/T 13539.4 / IEC 60269-4

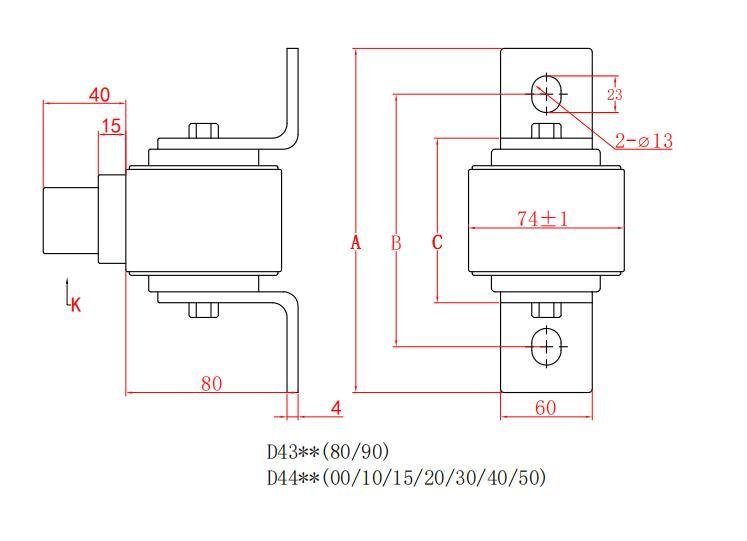

RS9-D4380

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 250 / 380 / 500 / 690 V

额定电流可选值

700, 800, 900, 1000, 1250, 1400, 1500, 1600*, 1800*, 2000* A

分断能力

200 kA

* 电流规格的电压限制

AC ≤500 V

使用类别

aR

尺寸 A

144 mm

尺寸 B

102 mm

尺寸 C

70 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B1298

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 800 V

额定电流可选值

700, 800, 900, 1000, 1250, 1400, 1500 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

70 mm

尺寸 B

64 mm

尺寸 C

46 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-D1280

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 800 V

额定电流可选值

700, 800, 900, 1000, 1250, 1400, 1500 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

132 mm

尺寸 B

102 mm

尺寸 C

65 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-D2280

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 800 V

额定电流可选值

700, 800, 900, 1000, 1250, 1400, 1500 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

142 mm

尺寸 B

102/122 mm

尺寸 C

65 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-D4390

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 800 V

额定电流可选值

700, 800, 900, 1000, 1250, 1400, 1500 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

156 mm

尺寸 B

114 mm

尺寸 C

78 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B1301

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 800 / 1000 V

额定电流可选值

700, 800, 900, 1000, 1250, 1400 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

78 mm

尺寸 B

72 mm

尺寸 C

46 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-D1290

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 800 / 1000 V

额定电流可选值

700, 800, 900, 1000, 1250, 1400 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

140 mm

尺寸 B

110 mm

尺寸 C

70 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-D2290

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 800 / 1000 V

额定电流可选值

700, 800, 900, 1000, 1250, 1400 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

150 mm

尺寸 B

110/130 mm

尺寸 C

70 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-D4400

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 800 / 1000 V

额定电流可选值

700, 800, 900, 1000, 1250, 1400 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

164 mm

尺寸 B

122 mm

尺寸 C

86 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B1335

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1000 / 1250 V

额定电流可选值

600, 700, 800, 900, 1000, 1250 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

88 mm

尺寸 B

82 mm

尺寸 C

46 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-D1305

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1000 / 1250 V

额定电流可选值

600, 700, 800, 900, 1000, 1250 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

150 mm

尺寸 B

120 mm

尺寸 C

82 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-D2305

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1000 / 1250 V

额定电流可选值

600, 700, 800, 900, 1000, 1250 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

160 mm

尺寸 B

120/132 mm

尺寸 C

80 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-D4415

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1000 / 1250 V

额定电流可选值

600, 700, 800, 900, 1000, 1250 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

175 mm

尺寸 B

132 mm

尺寸 C

97 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B1307

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1250 / 1500 V

额定电流可选值

500, 600, 700, 800, 900 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

96 mm

尺寸 B

90 mm

尺寸 C

46 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-D1310

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1250 / 1500 V

额定电流可选值

500, 600, 700, 800, 900 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

158 mm

尺寸 B

128 mm

尺寸 C

88 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-D2310

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1250 / 1500 V

额定电流可选值

500, 600, 700, 800, 900 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

167 mm

尺寸 B

128/140 mm

尺寸 C

90 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-D4420

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1250 / 1500 V

额定电流可选值

500, 600, 700, 800, 900 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

184 mm

尺寸 B

140 mm

尺寸 C

105 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B1310

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1500 V

额定电流可选值

500, 600, 700, 800, 900 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

108 mm

尺寸 B

102 mm

尺寸 C

46 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-D1320

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1500 V

额定电流可选值

500, 600, 700, 800, 900 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

170 mm

尺寸 B

140 mm

尺寸 C

102 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-D2320

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1500 V

额定电流可选值

500, 600, 700, 800, 900 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

180 mm

尺寸 B

140/152 mm

尺寸 C

102 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-D4430

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1500 V

额定电流可选值

500, 600, 700, 800, 900 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

196 mm

尺寸 B

152 mm

尺寸 C

118 mm

性能参考

GB/T 13539.4 / IEC 60269-4

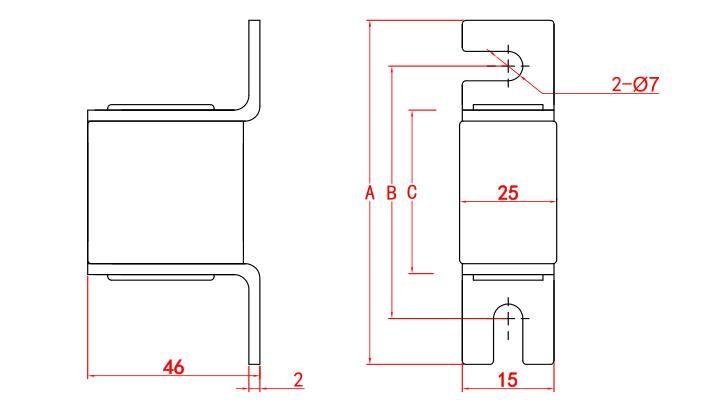

RS9-B1313

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

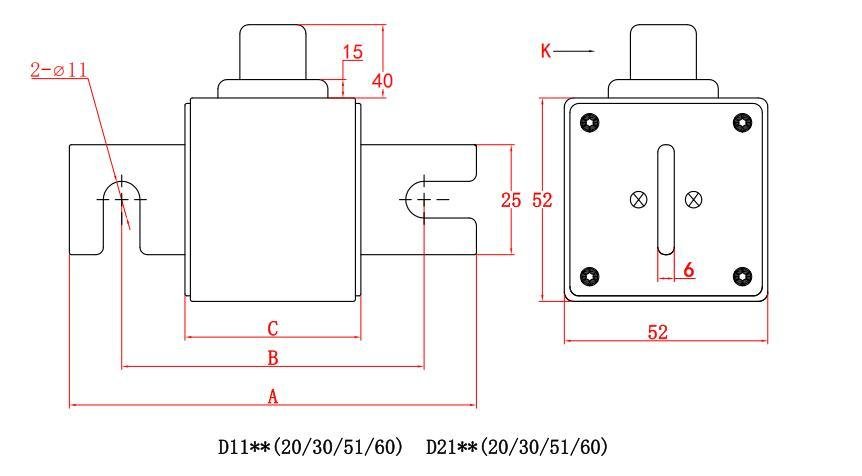

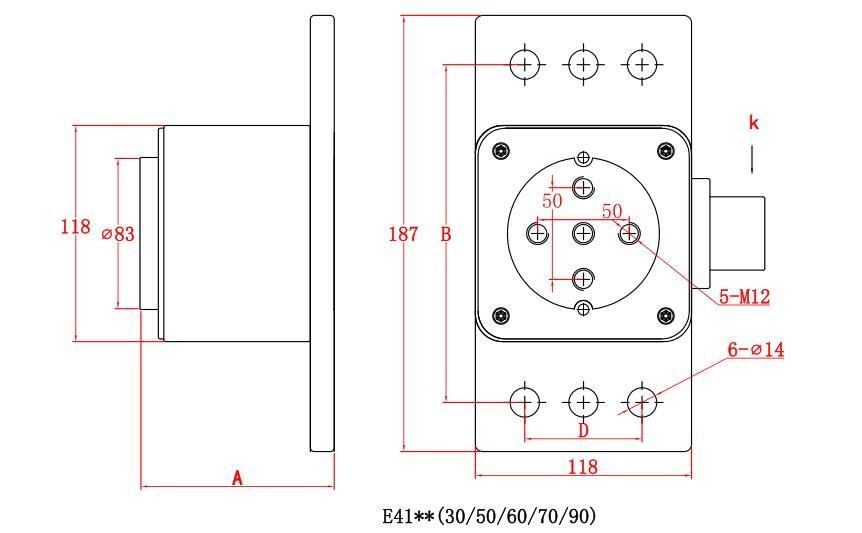

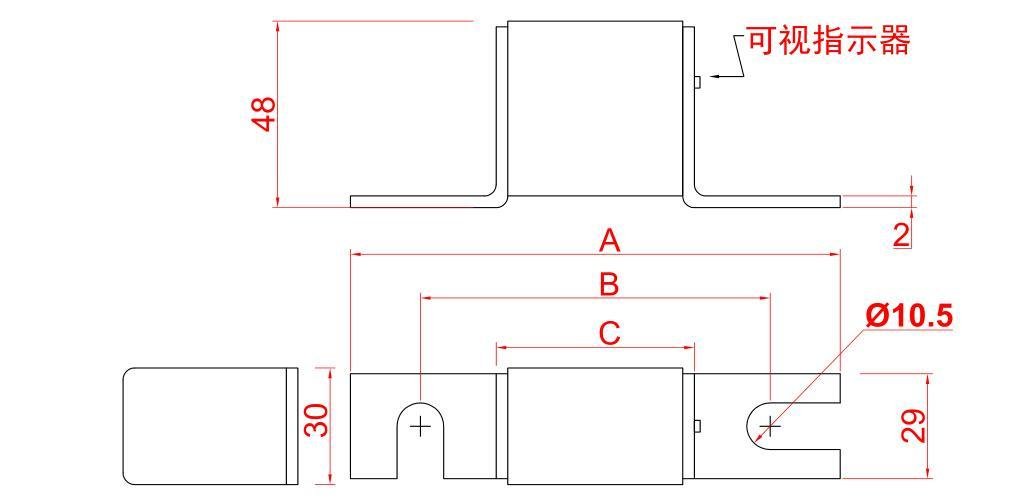

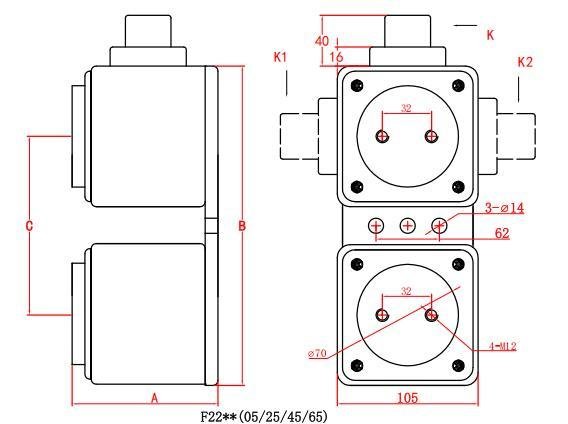

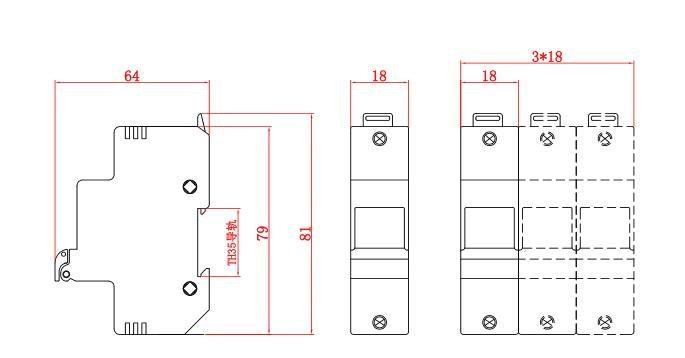

咨询该配件 查看尺寸图

额定电压

AC 1500 V

额定电流可选值

700, 800, 900, 1000 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

130 mm

尺寸 B

124 mm

尺寸 C

46 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-D1330

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1500 V

额定电流可选值

700, 800, 900, 1000 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

192 mm

尺寸 B

162 mm

尺寸 C

124 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-D2330

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1500 V

额定电流可选值

700, 800, 900, 1000 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

202 mm

尺寸 B

162/174 mm

尺寸 C

124 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-D4440

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1500 V

额定电流可选值

700, 800, 900, 1000 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

218 mm

尺寸 B

174 mm

尺寸 C

140 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B1316

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 2000 V

额定电流可选值

700, 800, 900, 1000 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

130 mm

尺寸 B

124 mm

尺寸 C

46 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-D1340

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 2000 V

额定电流可选值

700, 800, 900, 1000 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

192 mm

尺寸 B

162 mm

尺寸 C

124 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-D2340

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 2000 V

额定电流可选值

700, 800, 900, 1000 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

202 mm

尺寸 B

162/174 mm

尺寸 C

124 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-D4450

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 2000 V

额定电流可选值

700, 800, 900, 1000 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

218 mm

尺寸 B

174 mm

尺寸 C

140 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B1400

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 2500 V

额定电流可选值

300, 350, 400, 450, 500, 550, 600, 650 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

148 mm

尺寸 B

142 mm

尺寸 C

46 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B1425

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 3000 V

额定电流可选值

300, 350, 400, 450, 500, 550, 600, 650 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

188 mm

尺寸 B

182 mm

尺寸 C

46 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B1427

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 3800 V

额定电流可选值

200, 250, 300, 350, 400 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

188 mm

尺寸 B

182 mm

尺寸 C

46 mm

性能参考

GB/T 13539.4 / IEC 60269-4

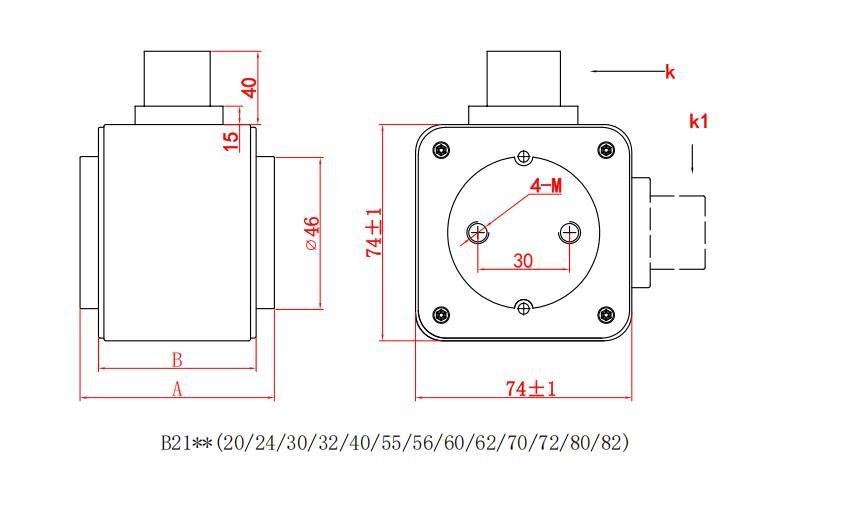

RS9-B2120

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 250 / 380 / 500 / 690 V

额定电流可选值

700, 800, 900, 1000, 1250, 1500, 1600*, 1800*, 2000* A

分断能力

200 kA

* 电流规格的电压限制

AC ≤500 V

使用类别

aR

尺寸 A

58 mm

尺寸 B

52 mm

安装连接

2-M8

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B2124

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 250 / 380 / 500 / 690 V

额定电流可选值

700, 800, 900, 1000, 1250, 1500, 1600*, 1800*, 2000* A

分断能力

200 kA

* 电流规格的电压限制

AC ≤500 V

使用类别

aR

尺寸 A

58 mm

尺寸 B

52 mm

安装连接

2-M10

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B2130

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 800 V

额定电流可选值

800, 900, 1000, 1250, 1500 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

70 mm

尺寸 B

65 mm

安装连接

2-M8

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B2132

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 800 V

额定电流可选值

800, 900, 1000, 1250, 1500 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

74 mm

尺寸 B

65 mm

安装连接

2-M10

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B2140

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1000 V

额定电流可选值

800, 900, 1000, 1250, 1400 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

78 mm

尺寸 B

73 mm

安装连接

2-M8

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B2142

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1000 V

额定电流可选值

800, 900, 1000, 1250, 1400 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

82 mm

尺寸 B

73 mm

安装连接

2-M10

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B2155

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1000 / 1250 V

额定电流可选值

800, 900, 1000, 1250, 1400 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

88 mm

尺寸 B

82 mm

安装连接

2-M8

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B2156

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1000 / 1250 V

额定电流可选值

800, 900, 1000, 1250, 1400 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

92 mm

尺寸 B

82 mm

安装连接

2-M10

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B2160

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1250 V

额定电流可选值

800, 900, 1000, 1250, 1400 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

96 mm

尺寸 B

90 mm

安装连接

2-M8

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B2162

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1250 V

额定电流可选值

800, 900, 1000, 1250, 1400 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

100 mm

尺寸 B

90 mm

安装连接

2-M10

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B2170

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1500 V

额定电流可选值

400, 500, 600, 700, 800, 900, 1000 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

108 mm

尺寸 B

90 mm

安装连接

2-M8

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B2172

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1500 V

额定电流可选值

400, 500, 600, 700, 800, 900, 1000 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

112 mm

尺寸 B

90 mm

安装连接

2-M10

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B2180

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1500 / 2000 V

额定电流可选值

400, 500, 600, 700, 800, 900, 1000 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

130 mm

尺寸 B

124 mm

安装连接

2-M8

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B2182

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1500 / 2000 V

额定电流可选值

400, 500, 600, 700, 800, 900, 1000 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

134 mm

尺寸 B

124 mm

安装连接

2-M10

性能参考

GB/T 13539.4 / IEC 60269-4

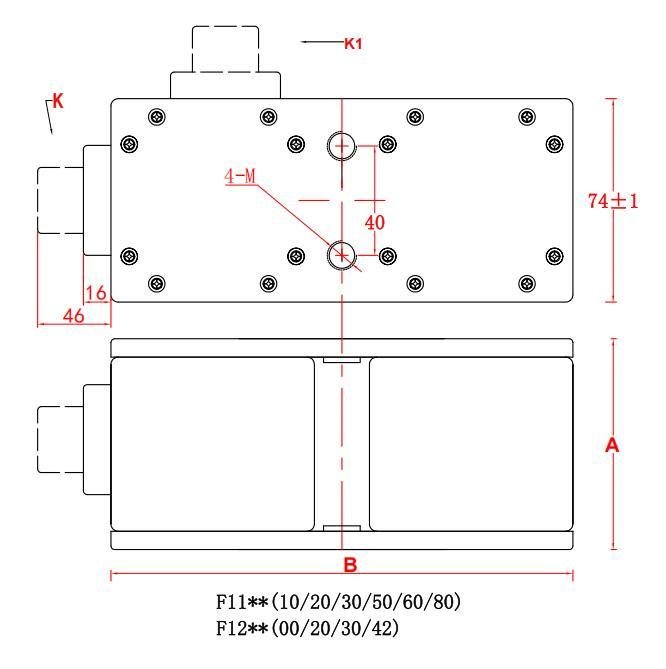

RS9-F1110

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 250 / 380 / 500 / 690 V

额定电流可选值

2200, 2500, 2800, 3200, 3600 A

分断能力

200 kA

使用类别

aR

尺寸 A

54 mm

尺寸 B

167 mm

安装连接

4-M10

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-F1120

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 250 / 380 / 500 / 690 V

额定电流可选值

2200, 2500, 2800, 3200, 3600 A

分断能力

200 kA

使用类别

aR

尺寸 A

54 mm

尺寸 B

167 mm

安装连接

4-M10

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-F1130

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 250 / 380 / 500 / 690 V

额定电流可选值

2200, 2500, 2800, 3200, 3600 A

分断能力

200 kA

使用类别

aR

尺寸 A

54 mm

尺寸 B

167 mm

安装连接

4-M10

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-F1150

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 800 V

额定电流可选值

2200, 2500, 2800, 3200, 3600 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

70 mm

尺寸 B

167 mm

安装连接

4-M10

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-F1160

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1000 V

额定电流可选值

2200, 2500, 2800, 3200 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

78 mm

尺寸 B

167 mm

安装连接

4-M10

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-F1180

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1250 V

额定电流可选值

1800, 2000, 2200, 2500, 2800 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

96 mm

尺寸 B

167 mm

安装连接

4-M10

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-F1200

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1500 V

额定电流可选值

1600, 1800, 2000, 2200, 2500, 2800 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

108 mm

尺寸 B

167 mm

安装连接

4-M10

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-F1220

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1500 / 2000 V

额定电流可选值

800, 900, 1000, 1250, 1400, 1600, 1800, 2000, 2200, 2500, 2800*, 3000* A

分断能力

≥100 kA

* 电流规格的电压限制

AC 1500 V

使用类别

aR

尺寸 A

130 mm

尺寸 B

167 mm

安装连接

4-M10

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-F1230

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 2500 V

额定电流可选值

800, 900, 1000, 1250 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

148 mm

尺寸 B

167 mm

安装连接

4-M10

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-F1242

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 3000 V

额定电流可选值

600, 700, 800, 900, 1000, 1250 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

188 mm

尺寸 B

167 mm

安装连接

4-M10

性能参考

GB/T 13539.4 / IEC 60269-4

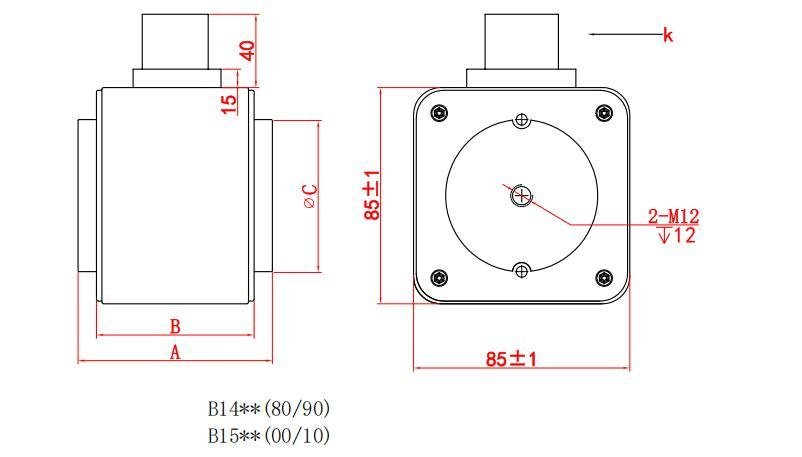

RS9-B1480

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 250 / 380 / 500 / 690 V

额定电流可选值

1000, 1250, 1400, 1600, 1800, 2000* A

分断能力

200 kA

* 电流规格的电压限制

AC ≤500 V

使用类别

aR

尺寸 A

59 mm

尺寸 B

52 mm

尺寸 C

53 mm

安装连接

1-M12

性能参考

GB/T 13539.4 / IEC 60269-4

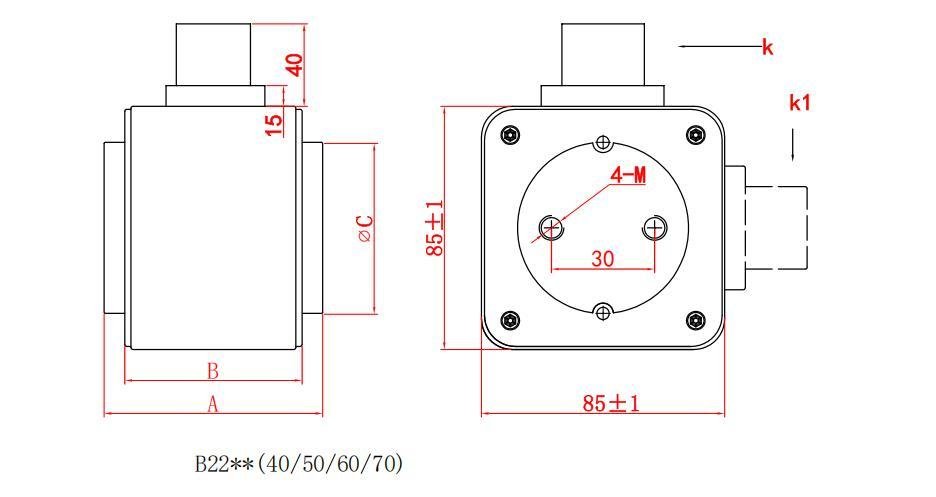

RS9-B2240

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 250 / 380 / 500 / 690 V

额定电流可选值

1000, 1250, 1400, 1600, 1800, 2000* A

分断能力

200 kA

* 电流规格的电压限制

AC ≤500 V

使用类别

aR

尺寸 A

59 mm

尺寸 B

52 mm

尺寸 C

30 mm

安装连接

2-M10

性能参考

GB/T 13539.4 / IEC 60269-4

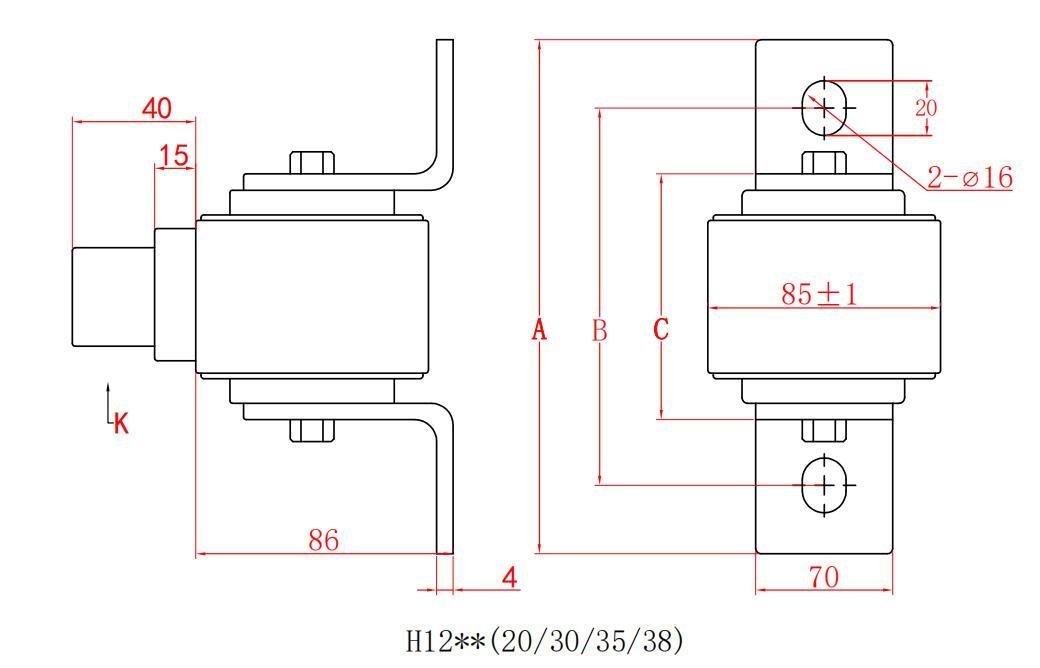

RS9-H1220

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 250 / 380 / 500 / 690 V

额定电流可选值

1000, 1250, 1400, 1600, 1800, 2000* A

分断能力

200 kA

* 电流规格的电压限制

AC ≤500 V

使用类别

aR

尺寸 A

150 mm

尺寸 B

111 mm

尺寸 C

70 mm

安装连接

2-Φ16

性能参考

GB/T 13539.4 / IEC 60269-4

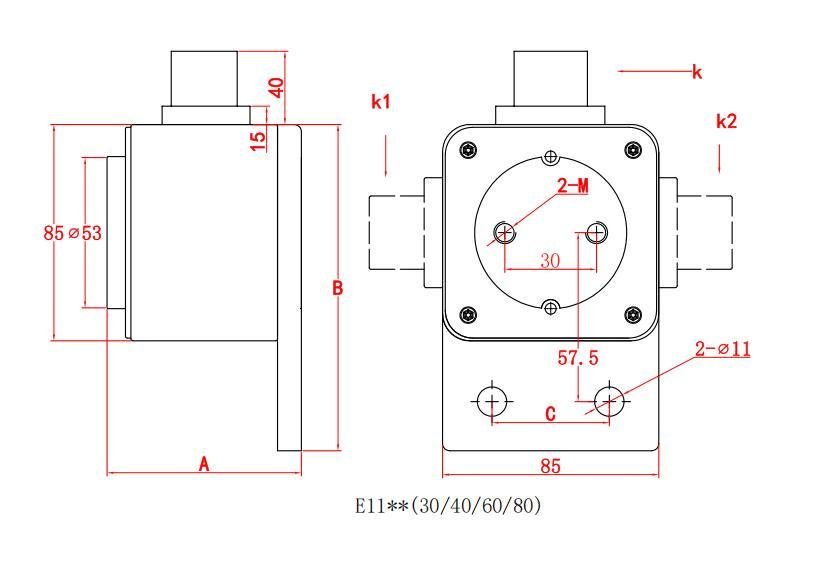

RS9-E1130

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 250 / 380 / 500 / 690 V

额定电流可选值

1000, 1250, 1400, 1600, 1800, 2000* A

分断能力

200 kA

* 电流规格的电压限制

AC ≤500 V

使用类别

aR

尺寸 A

58 mm

尺寸 B

115 mm

尺寸 C

40 mm

安装连接

2-M10

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B1490

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 800 V

额定电流可选值

1000, 1250, 1400, 1600 A

分断能力

100 kA

使用类别

aR

尺寸 A

79 mm

尺寸 B

72 mm

尺寸 C

53 mm

安装连接

1-M12

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B2250

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 800 V

额定电流可选值

1000, 1250, 1400, 1600 A

分断能力

100 kA

使用类别

aR

尺寸 A

79 mm

尺寸 B

72 mm

尺寸 C

30 mm

安装连接

2-M10

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-H1230

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 800 V

额定电流可选值

1000, 1250, 1400, 1600 A

分断能力

100 kA

使用类别

aR

尺寸 A

170 mm

尺寸 B

131 mm

尺寸 C

90 mm

安装连接

2-Φ16

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-E1140

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 800 V

额定电流可选值

1000, 1250, 1400, 1600 A

分断能力

100 kA

使用类别

aR

尺寸 A

78 mm

尺寸 B

115 mm

尺寸 C

40 mm

安装连接

2-M10

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B1500

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1000 / 1250 V

额定电流可选值

800, 1000, 1250, 1400, 1500, 1600 A

分断能力

100 kA

使用类别

aR

尺寸 A

89 mm

尺寸 B

82 mm

尺寸 C

53 mm

安装连接

1-M12

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B2260

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1000 / 1250 V

额定电流可选值

800, 1000, 1250, 1400, 1500, 1600 A

分断能力

100 kA

使用类别

aR

尺寸 A

89 mm

尺寸 B

82 mm

尺寸 C

30 mm

安装连接

2-M10

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-H1235

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1000 / 1250 V

额定电流可选值

800, 1000, 1250, 1400, 1500, 1600 A

分断能力

100 kA

使用类别

aR

尺寸 A

180 mm

尺寸 B

141 mm

尺寸 C

100 mm

安装连接

2-Φ16

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-E1160

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1000 / 1250 V

额定电流可选值

800, 1000, 1250, 1400, 1500, 1600 A

分断能力

100 kA

使用类别

aR

尺寸 A

88 mm

尺寸 B

115 mm

尺寸 C

40 mm

安装连接

2-M10

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B1510

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1500 / 2000 V

额定电流可选值

800, 900, 1000, 1250 A

分断能力

100 kA

使用类别

aR

尺寸 A

130 mm

尺寸 B

124 mm

尺寸 C

53 mm

安装连接

1-M12

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B2270

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1500 / 2000 V

额定电流可选值

800, 900, 1000, 1250 A

分断能力

100 kA

使用类别

aR

尺寸 A

130 mm

尺寸 B

124 mm

尺寸 C

30 mm

安装连接

2-M10

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-H1238

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1500 / 2000 V

额定电流可选值

800, 900, 1000, 1250 A

分断能力

100 kA

使用类别

aR

尺寸 A

222 mm

尺寸 B

183 mm

尺寸 C

145 mm

安装连接

2-Φ16

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-E1180

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1500 / 2000 V

额定电流可选值

800, 900, 1000, 1250 A

分断能力

100 kA

使用类别

aR

尺寸 A

130 mm

尺寸 B

115 mm

尺寸 C

40 mm

安装连接

2-M10

性能参考

GB/T 13539.4 / IEC 60269-4

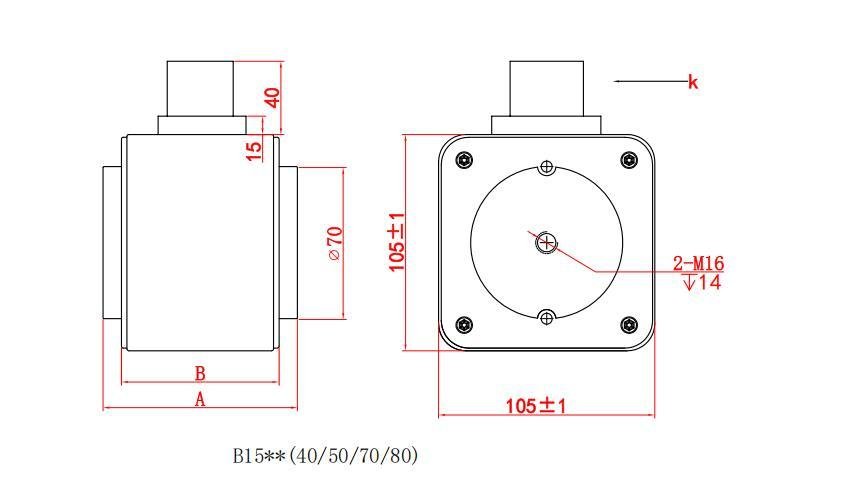

RS9-B1540

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC ≤690 V

额定电流可选值

1400, 1600, 2000, 2400, 2800* A

分断能力

200 kA

* 电流规格的电压限制

AC ≤500 V

使用类别

aR

尺寸 A

60 mm

尺寸 B

52 mm

安装连接

1-M16

性能参考

GB/T 13539.4 / IEC 60269-4

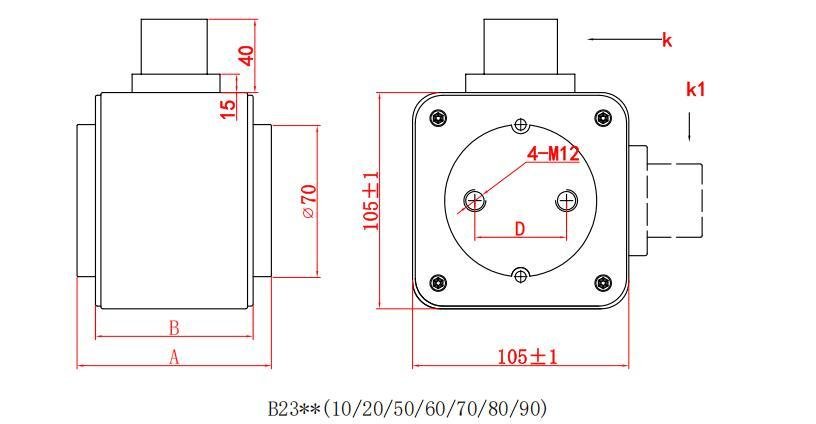

RS9-B2310

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC ≤690 V

额定电流可选值

1400, 1600, 2000, 2400, 2800* A

分断能力

200 kA

* 电流规格的电压限制

AC ≤500 V

使用类别

aR

尺寸 A

60 mm

尺寸 B

52 mm

尺寸 D

32 mm

安装连接

2-M12

性能参考

GB/T 13539.4 / IEC 60269-4

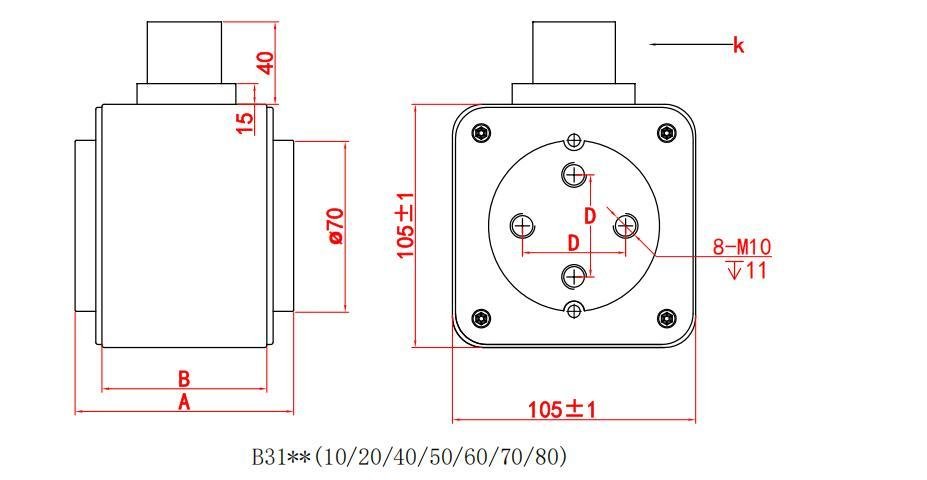

RS9-B3110

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC ≤690 V

额定电流可选值

1400, 1600, 2000, 2400, 2800* A

分断能力

200 kA

* 电流规格的电压限制

AC ≤500 V

使用类别

aR

尺寸 A

60 mm

尺寸 B

52 mm

尺寸 D

32 mm

安装连接

4-M10

性能参考

GB/T 13539.4 / IEC 60269-4

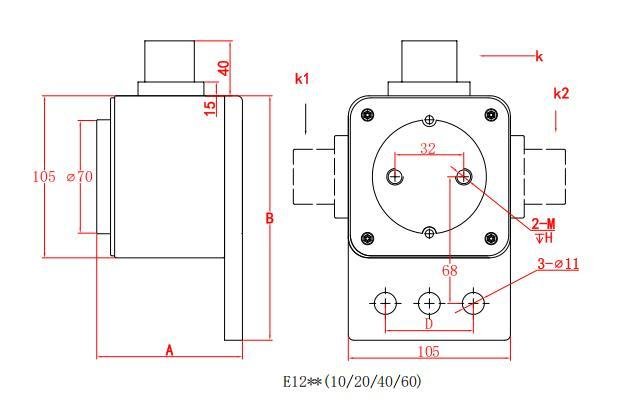

RS9-E1210

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC ≤690 V

额定电流可选值

1400, 1600, 2000, 2400, 2800* A

分断能力

200 kA

* 电流规格的电压限制

AC ≤500 V

使用类别

aR

尺寸 A

60 mm

尺寸 B

135 mm

尺寸 D

50 mm

安装连接

2-M12

性能参考

GB/T 13539.4 / IEC 60269-4

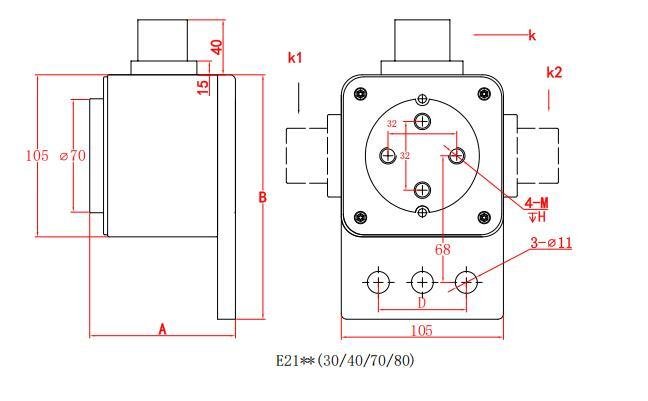

RS9-E2130

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC ≤690 V

额定电流可选值

1400, 1600, 2000, 2400, 2800* A

分断能力

200 kA

* 电流规格的电压限制

AC ≤500 V

使用类别

aR

尺寸 A

60 mm

尺寸 B

135 mm

尺寸 D

50 mm

安装连接

4-M10

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B1550

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 800 V

额定电流可选值

1400, 1600, 2000, 2300, 2500, 2800 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

80 mm

尺寸 B

72 mm

安装连接

1-M16

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B2320

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 800 V

额定电流可选值

1400, 1600, 2000, 2300, 2500, 2800 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

80 mm

尺寸 B

72 mm

尺寸 D

32 mm

安装连接

2-M12

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B3120

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 800 V

额定电流可选值

1400, 1600, 2000, 2300, 2500, 2800 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

80 mm

尺寸 B

72 mm

尺寸 D

32 mm

安装连接

4-M10

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-E1220

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 800 V

额定电流可选值

1400, 1600, 2000, 2300, 2500, 2800 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

80 mm

尺寸 B

135 mm

尺寸 D

50 mm

安装连接

2-M12

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-E2140

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 800 V

额定电流可选值

1400, 1600, 2000, 2300, 2500, 2800 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

80 mm

尺寸 B

135 mm

尺寸 D

50 mm

安装连接

4-M10

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B1570

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1000 / 1250 V

额定电流可选值

1250, 1400, 1500, 1800, 2000, 2100, 2300 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

90 mm

尺寸 B

82 mm

安装连接

1-M16

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B2350

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1000 / 1250 V

额定电流可选值

1250, 1400, 1500, 1800, 2000, 2100, 2300 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

90 mm

尺寸 B

82 mm

尺寸 D

32 mm

安装连接

2-M12

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B3140

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1000 / 1250 V

额定电流可选值

1250, 1400, 1500, 1800, 2000, 2100, 2300 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

90 mm

尺寸 B

82 mm

尺寸 D

32 mm

安装连接

4-M10

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-E1240

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1000 / 1250 V

额定电流可选值

1250, 1400, 1500, 1800, 2000, 2100, 2300 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

90 mm

尺寸 B

135 mm

尺寸 D

50 mm

安装连接

2-M12

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-E2170

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1000 / 1250 V

额定电流可选值

1250, 1400, 1500, 1800, 2000, 2100, 2300 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

90 mm

尺寸 B

135 mm

尺寸 D

50 mm

安装连接

4-M10

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B1580

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1500 V

额定电流可选值

1250, 1400, 1500, 1800, 2000, 2100 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

110 mm

尺寸 B

105 mm

安装连接

1-M16

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B2360

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1500 V

额定电流可选值

1250, 1400, 1500, 1800, 2000, 2100 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

110 mm

尺寸 B

105 mm

尺寸 D

32 mm

安装连接

2-M12

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B3150

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1500 V

额定电流可选值

1250, 1400, 1500, 1800, 2000, 2100 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

110 mm

尺寸 B

105 mm

尺寸 D

32 mm

安装连接

4-M10

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-E1260

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1500 V

额定电流可选值

1250, 1400, 1500, 1800, 2000, 2100 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

110 mm

尺寸 B

135 mm

尺寸 D

50 mm

安装连接

2-M12

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-E2180

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1500 V

额定电流可选值

1250, 1400, 1500, 1800, 2000, 2100 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

110 mm

尺寸 B

135 mm

尺寸 D

50 mm

安装连接

4-M10

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B2370

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 2000 V

额定电流可选值

1000, 1250, 1400, 1600, 1800 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

130 mm

尺寸 B

105 mm

尺寸 D

32 mm

安装连接

2-M12

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B3160

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 2000 V

额定电流可选值

1000, 1250, 1400, 1600, 1800 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

130 mm

尺寸 B

105 mm

尺寸 D

32 mm

安装连接

4-M10

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B2380

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 2500 V

额定电流可选值

1000, 1250, 1400, 1600 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

150 mm

尺寸 B

105 mm

尺寸 D

32 mm

安装连接

2-M12

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B3170

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 2500 V

额定电流可选值

1000, 1250, 1400, 1600 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

150 mm

尺寸 B

105 mm

尺寸 D

32 mm

安装连接

4-M10

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B2390

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 3000 V

额定电流可选值

1000, 1250, 1400 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

170 mm

尺寸 B

105 mm

尺寸 D

32 mm

安装连接

2-M12

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B3180

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 3000 V

额定电流可选值

1000, 1250, 1400 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

170 mm

尺寸 B

105 mm

尺寸 D

32 mm

安装连接

4-M10

性能参考

GB/T 13539.4 / IEC 60269-4

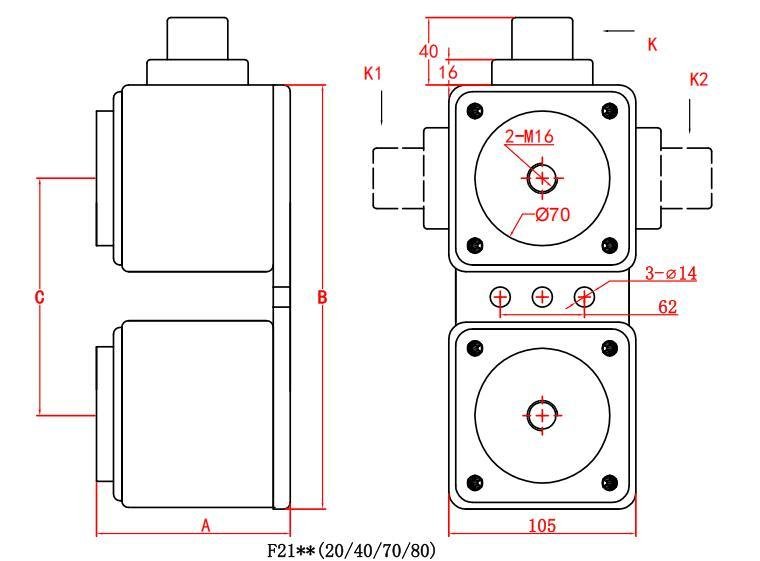

RS9-F2120

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 250 / 380 / 500 / 690 V

额定电流可选值

3800, 4200, 4600, 5000, 5600* A

分断能力

200 kA

* 电流规格的电压限制

AC ≤500 V

使用类别

aR

尺寸 A

59 mm

尺寸 B

245 mm

尺寸 C

140 mm

安装连接

1-M16

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-F2140

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 800 / 1000 V

额定电流可选值

3800, 4200, 4600, 5000 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

79 mm

尺寸 B

245 mm

尺寸 C

140 mm

安装连接

1-M16

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-F2170

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1000 / 1250 V

额定电流可选值

3800, 4200, 4600, 5000, 5600 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

89 mm

尺寸 B

245 mm

尺寸 C

140 mm

安装连接

1-M16

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-F2180

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1500 V

额定电流可选值

3800, 4200, 4600, 5000 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

109 mm

尺寸 B

245 mm

尺寸 C

140 mm

安装连接

1-M16

性能参考

GB/T 13539.4 / IEC 60269-4

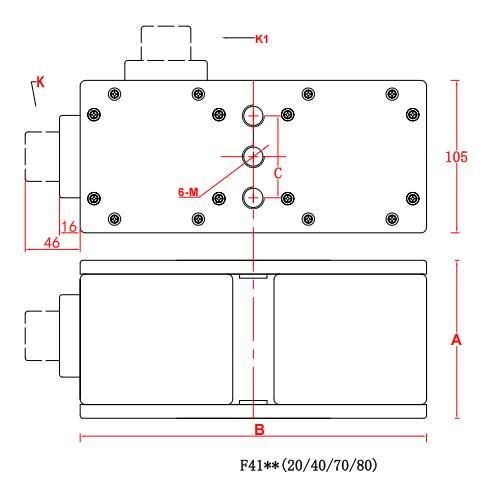

RS9-F4120

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 250 / 380 / 500 / 690 V

额定电流可选值

3800, 4200, 4600, 5000, 5600*, 6000* A

分断能力

200 kA

* 电流规格的电压限制

AC ≤500 V

使用类别

aR

尺寸 A

58 mm

尺寸 B

245 mm

尺寸 C

62 mm

安装连接

6-M12

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-F4140

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 800 / 1000 V

额定电流可选值

3800, 4200, 4600, 5000, 5600 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

78 mm

尺寸 B

245 mm

尺寸 C

62 mm

安装连接

6-M12

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-F4170

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1000 / 1250 V

额定电流可选值

3800, 4200, 4600, 5000 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

88 mm

尺寸 B

245 mm

尺寸 C

62 mm

安装连接

6-M12

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-F4180

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1500 V

额定电流可选值

3800, 4200, 4600, 5000 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

108 mm

尺寸 B

245 mm

尺寸 C

62 mm

安装连接

6-M12

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-F2205

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 250 / 380 / 500 / 690 V

额定电流可选值

3800, 4200, 4600, 5000, 5600*, 6000* A

分断能力

200 kA

* 电流规格的电压限制

AC ≤500 V

使用类别

aR

尺寸 A

59 mm

尺寸 B

245 mm

尺寸 C

140 mm

安装连接

4-M12

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-F2225

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 800 / 1000 V

额定电流可选值

3800, 4200, 4600, 5000 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

79 mm

尺寸 B

245 mm

尺寸 C

140 mm

安装连接

1-M16

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-F2245

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1000 / 1250 V

额定电流可选值

3800, 4200, 4600, 5000 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

89 mm

尺寸 B

245 mm

尺寸 C

62 mm

安装连接

6-M12

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-F2265

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1500 V

额定电流可选值

3800, 4200, 4600, 5000 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

108 mm

尺寸 B

245 mm

尺寸 C

62 mm

安装连接

6-M12

性能参考

GB/T 13539.4 / IEC 60269-4

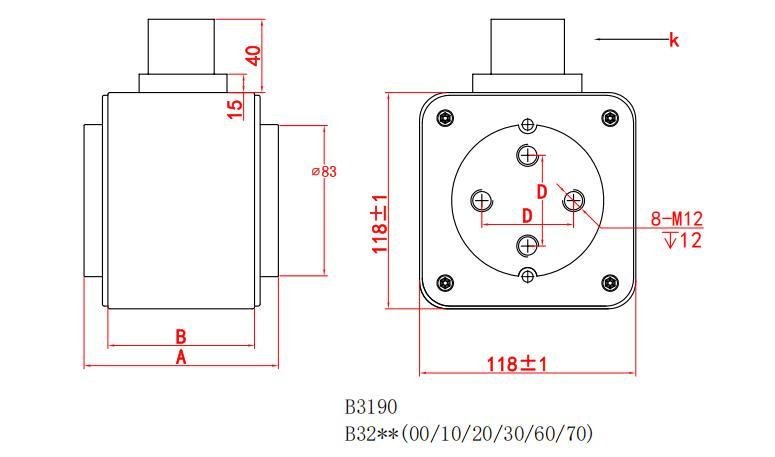

RS9-B3190

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 250 / 380 / 500 / 690 V

额定电流可选值

2000, 2300, 2500, 2800, 3000, 3200, 3600* A

分断能力

200 kA

* 电流规格的电压限制

AC ≤500 V

使用类别

aR

尺寸 A

60 mm

尺寸 B

53 mm

尺寸 D

50 mm

安装连接

4-M12

性能参考

GB/T 13539.4 / IEC 60269-4

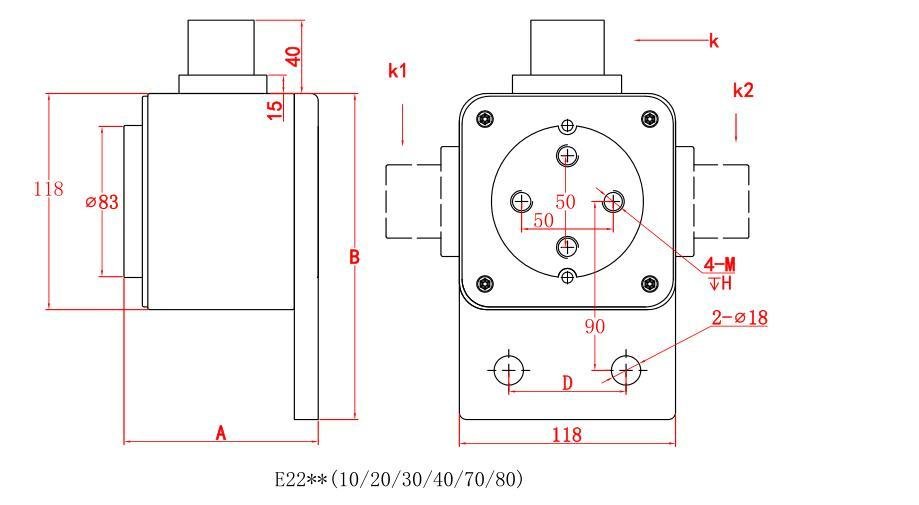

RS9-E2210

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 250 / 380 / 500 / 690 V

额定电流可选值

2000, 2300, 2500, 2800, 3000, 3200, 3600* A

分断能力

200 kA

* 电流规格的电压限制

AC ≤500 V

使用类别

aR

尺寸 A

59 mm

尺寸 B

178 mm

尺寸 D

60 mm

安装连接

4-M12

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-E4130

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 250 / 380 / 500 / 690 V

额定电流可选值

2000, 2300, 2500, 2800, 3000, 3200, 3600* A

分断能力

200 kA

* 电流规格的电压限制

AC ≤500 V

使用类别

aR

尺寸 A

59 mm

尺寸 B

187 mm

尺寸 D

94 mm

安装连接

4-M12

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B3200

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 800 V

额定电流可选值

2300, 2500, 2800, 3000, 3200, 3600 A

分断能力

200 kA

使用类别

aR

尺寸 A

80 mm

尺寸 B

73 mm

尺寸 D

50 mm

安装连接

4-M12

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-E2220

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 800 V

额定电流可选值

2300, 2500, 2800, 3000, 3200, 3600 A

分断能力

200 kA

使用类别

aR

尺寸 A

79 mm

尺寸 B

178 mm

尺寸 D

60 mm

安装连接

4-M12

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-E2230

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1000 V

额定电流可选值

2300, 2500, 2800, 3000, 3200, 3600 A

分断能力

200 kA

使用类别

aR

尺寸 A

79 mm

尺寸 B

178 mm

尺寸 D

60 mm

安装连接

4-M12

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B3210

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1000 V

额定电流可选值

2300, 2500, 2800, 3000, 3200, 3600 A

分断能力

200 kA

使用类别

aR

尺寸 A

90 mm

尺寸 B

84 mm

尺寸 D

50 mm

安装连接

4-M12

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-E2240

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1000 V

额定电流可选值

2300, 2500, 2800, 3000, 3200, 3600 A

分断能力

200 kA

使用类别

aR

尺寸 A

89 mm

尺寸 B

178 mm

尺寸 D

60 mm

安装连接

4-M12

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B3220

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1250 V

额定电流可选值

2300, 2500, 2800, 3000, 3200, 3600 A

分断能力

200 kA

使用类别

aR

尺寸 A

100 mm

尺寸 B

94 mm

尺寸 D

50 mm

安装连接

4-M12

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-E2270

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1250 V

额定电流可选值

2300, 2500, 2800, 3000, 3200, 3600 A

分断能力

200 kA

使用类别

aR

尺寸 A

99 mm

尺寸 B

178 mm

尺寸 D

60 mm

安装连接

4-M12

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B3230

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1500 / 2000 V

额定电流可选值

1600, 2000, 2300, 2500, 2800, 3000 A

分断能力

100 kA

使用类别

aR

尺寸 A

130 mm

尺寸 B

124 mm

尺寸 D

50 mm

安装连接

4-M12

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-E2280

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1500 / 2000 V

额定电流可选值

1600, 2000, 2300, 2500, 2800, 3000 A

分断能力

100 kA

使用类别

aR

尺寸 A

129 mm

尺寸 B

178 mm

尺寸 D

60 mm

安装连接

4-M12

性能参考

GB/T 13539.4 / IEC 60269-4

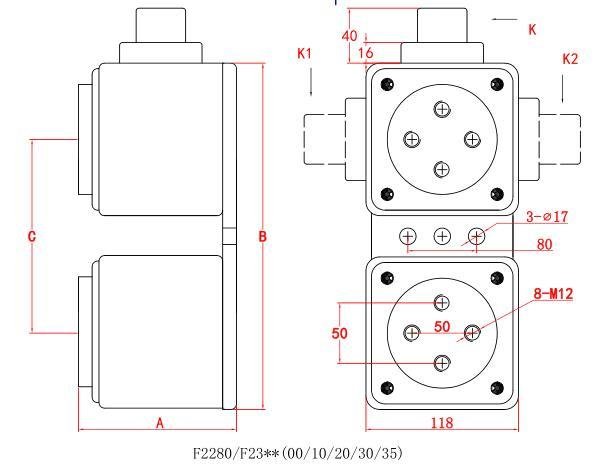

RS9-F2280

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 250 / 380 / 500 V

额定电流可选值

5000, 5600, 6000, 6500, 7200 A

分断能力

200 kA

使用类别

aR

尺寸 A

59 mm

尺寸 B

287 mm

尺寸 C

168 mm

安装连接

8-M12

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-F2300

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 800 / 1000 V

额定电流可选值

5000, 5600, 6000, 6500, 7200 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

79 mm

尺寸 B

287 mm

尺寸 C

168 mm

安装连接

8-M12

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-F2310

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 800 / 1000 V

额定电流可选值

5000, 5600, 6000, 6500, 7200 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

79 mm

尺寸 B

287 mm

尺寸 C

168 mm

安装连接

8-M12

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-F2320

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1000 / 1250 V

额定电流可选值

4600, 5000, 5600, 6000, 6500, 6800 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

99 mm

尺寸 B

287 mm

尺寸 C

168 mm

安装连接

8-M12

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-F2330

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1000 / 1250 V

额定电流可选值

4600, 5000, 5600, 6000, 6500, 6800 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

99 mm

尺寸 B

287 mm

尺寸 C

168 mm

安装连接

8-M12

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-F2335

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1500 / 2000 V

额定电流可选值

3600, 4000, 4500, 5000 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

129 mm

尺寸 B

287 mm

尺寸 C

168 mm

安装连接

8-M12

性能参考

GB/T 13539.4 / IEC 60269-4

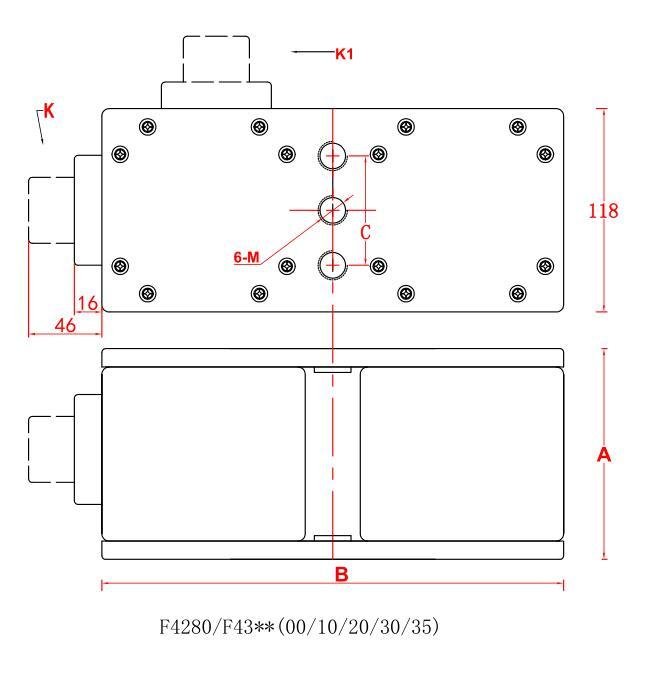

RS9-F4280

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 250 / 380 / 500 V

额定电流可选值

5000, 5600, 6000, 6500, 7200 A

分断能力

200 kA

使用类别

aR

尺寸 A

58 mm

尺寸 B

287 mm

尺寸 C

80 mm

安装连接

6-M16

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-F4300

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 800 / 1000 V

额定电流可选值

5000, 5600, 6000, 6500, 7200 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

78 mm

尺寸 B

287 mm

尺寸 C

80 mm

安装连接

6-M16

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-F4310

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 800 / 1000 V

额定电流可选值

5000, 5600, 6000, 6500, 7200 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

78 mm

尺寸 B

287 mm

尺寸 C

80 mm

安装连接

6-M16

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-F4320

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1000 / 1250 V

额定电流可选值

4600, 5000, 5600, 6000, 6500, 6800 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

98 mm

尺寸 B

287 mm

尺寸 C

80 mm

安装连接

6-M16

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-F4330

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1000 / 1250 V

额定电流可选值

4600, 5000, 5600, 6000, 6500, 6800 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

98 mm

尺寸 B

287 mm

尺寸 C

80 mm

安装连接

6-M16

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-F4335

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1500 / 2000 V

额定电流可选值

3600, 4000, 4500, 5000 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

128 mm

尺寸 B

287 mm

尺寸 C

80 mm

安装连接

6-M16

性能参考

GB/T 13539.4 / IEC 60269-4

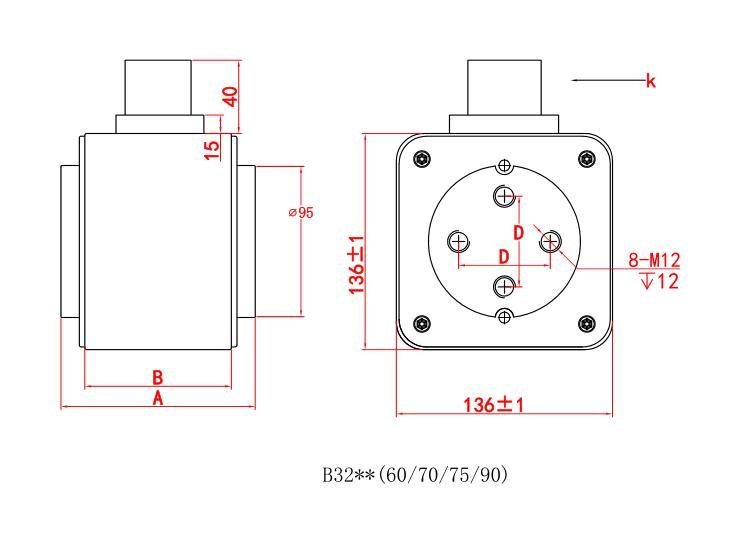

RS9-B3260

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 250 / 380 / 500 / 690 V

额定电流可选值

4000, 4500, 4800, 5100, 5400, 6000* A

分断能力

200 kA

* 电流规格的电压限制

AC ≤500 V

使用类别

aR

尺寸 A

60 mm

尺寸 B

53 mm

尺寸 D

56 mm

安装连接

4-M12

性能参考

GB/T 13539.4 / IEC 60269-4

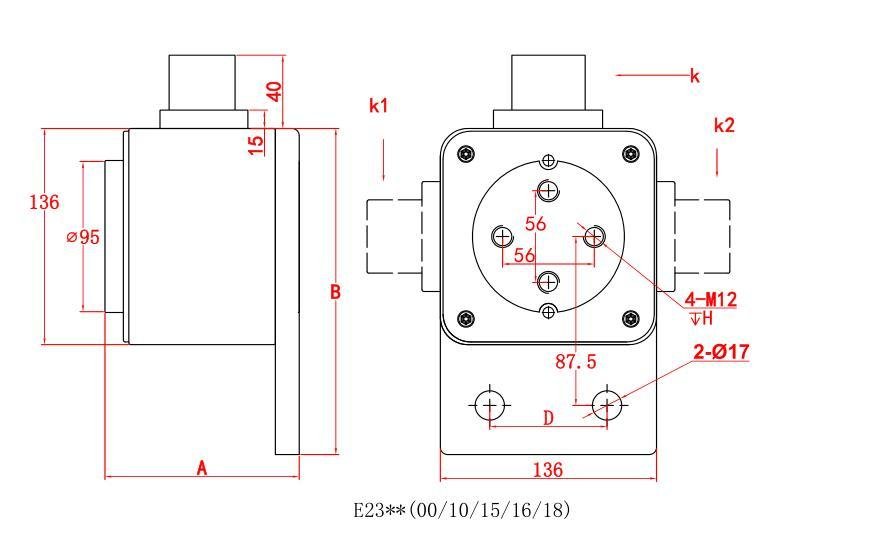

RS9-E2300

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 250 / 380 / 500 / 690 V

额定电流可选值

4000, 4500, 4800, 5100, 5400, 6000* A

分断能力

200 kA

* 电流规格的电压限制

AC ≤500 V

使用类别

aR

尺寸 A

59 mm

尺寸 B

174 mm

尺寸 D

90 mm

安装连接

4-M12

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B3270

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定规格（AC 800 V）

4000, 4500, 4800, 5100, 5400, 6000 A

分断能力（AC 800 V）

200 kA

额定规格（AC 1000 V）

4000, 4500, 4800, 5100 A

分断能力（AC 1000 V）

200 kA

使用类别

aR

尺寸 A

80 mm

尺寸 B

73 mm

尺寸 D

56 mm

安装连接

4-M12

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-E2310

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 800 V

额定电流可选值

4000, 4500, 4800, 5100, 5400, 6000 A

分断能力

200 kA

使用类别

aR

尺寸 A

79 mm

尺寸 B

174 mm

尺寸 D

90 mm

安装连接

4-M12

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-E2315

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1000 V

额定电流可选值

4000, 4500, 4800, 5100 A

分断能力

200 kA

使用类别

aR

尺寸 A

79 mm

尺寸 B

174 mm

尺寸 D

90 mm

安装连接

4-M12

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B3275

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1250 V

额定电流可选值

3800, 4200, 4600 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

100 mm

尺寸 B

95 mm

尺寸 D

56 mm

安装连接

4-M12

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-E2316

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1250 V

额定电流可选值

3800, 4200, 4600 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

99 mm

尺寸 B

174 mm

尺寸 D

90 mm

安装连接

4-M12

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B3290

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1500 / 2000 V

额定电流可选值

3200, 3600, 3800, 4000 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

130 mm

尺寸 B

125 mm

尺寸 D

56 mm

安装连接

4-M12

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-E2318

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1500 / 2000 V

额定电流可选值

3200, 3600, 3800, 4000 A

分断能力

≥100 kA

使用类别

aR

尺寸 A

129 mm

尺寸 B

174 mm

尺寸 D

90 mm

安装连接

4-M12

性能参考

GB/T 13539.4 / IEC 60269-4

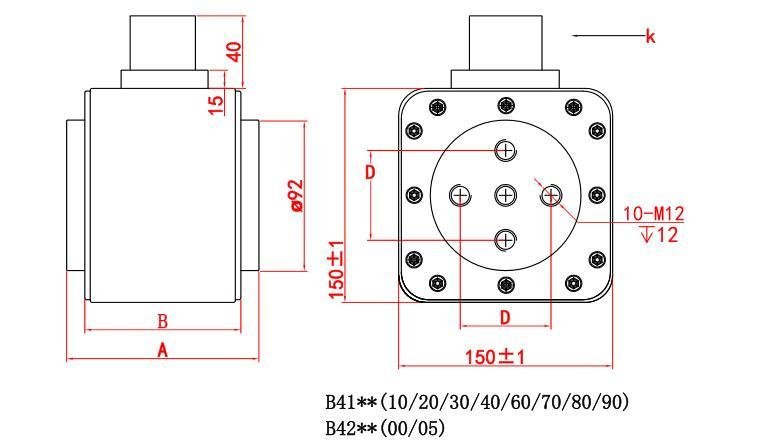

RS9-B4110

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 250 / 380 / 500 / 690 V

额定电流可选值

4000, 4500, 5100, 5600, 5800, 6000, 6500, 7000* A

分断能力

200 kA

* 电流规格的电压限制

AC ≤500 V

使用类别

aR

尺寸 A

60 mm

尺寸 D

62.5 mm

安装连接

10-M12

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B4120

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 250 / 380 / 500 / 690 V

额定电流可选值

4000, 4500, 5100, 5600, 5800, 6000, 6500, 7000* A

分断能力

200 kA

* 电流规格的电压限制

AC ≤500 V

使用类别

aR

尺寸 A

60 mm

尺寸 D

62.5 mm

安装连接

10-M12

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B4130

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 250 / 380 / 500 / 690 V

额定电流可选值

4000, 4500, 5100, 5600, 5800, 6000, 6500, 7000* A

分断能力

200 kA

* 电流规格的电压限制

AC ≤500 V

使用类别

aR

尺寸 A

60 mm

尺寸 D

62.5 mm

安装连接

10-M12

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B4140

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 250 / 380 / 500 / 690 V

额定电流可选值

4000, 4500, 5100, 5600, 5800, 6000, 6500, 7000* A

分断能力

200 kA

* 电流规格的电压限制

AC ≤500 V

使用类别

aR

尺寸 A

60 mm

尺寸 D

62.5 mm

安装连接

10-M12

性能参考

GB/T 13539.4 / IEC 60269-4

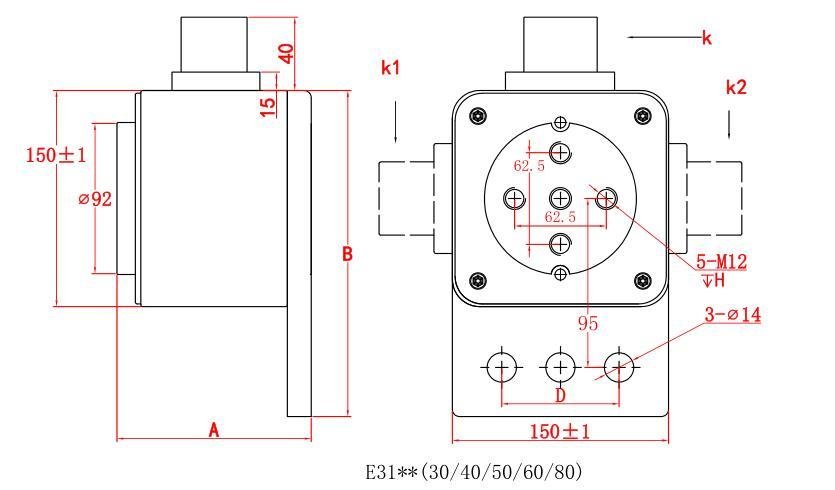

RS9-E3130

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 250 / 380 / 500 / 690 V

额定电流可选值

4000, 4500, 5100, 5600, 5800, 6000, 6500, 7000* A

分断能力

200 kA

* 电流规格的电压限制

AC ≤500 V

使用类别

aR

尺寸 A

59 mm

尺寸 B

210 mm

尺寸 D

110 mm

安装连接

5-M12

性能参考

GB/T 13539.4 / IEC 60269-4

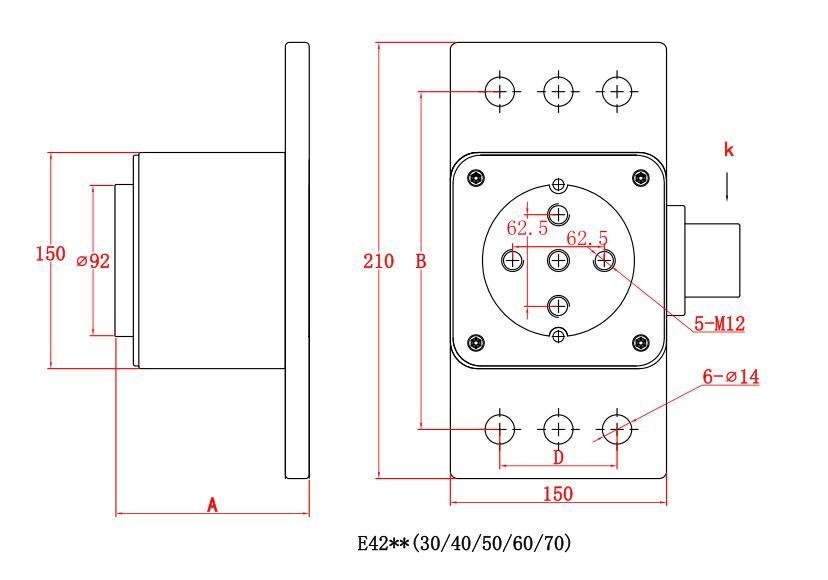

RS9-E4230

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 250 / 380 / 500 / 690 V

额定电流可选值

4000, 4500, 5100, 5600, 5800, 6000, 6500, 7000* A

分断能力

200 kA

* 电流规格的电压限制

AC ≤500 V

使用类别

aR

尺寸 A

59 mm

尺寸 B

184 mm

尺寸 D

110 mm

安装连接

5-M12

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B4160

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 800 V

额定电流可选值

4000, 4500, 5100, 5600, 5800, 6000, 6500, 7000# A

分断能力

200 kA

# 电流规格的电压限制

AC ≤800 V

使用类别

aR

尺寸 A

80 mm

尺寸 D

62.5 mm

安装连接

10-M12

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B4400

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 800 V

额定电流可选值

4000, 4500, 5100, 5600, 5800, 6000, 6500, 7000# A

分断能力

200 kA

# 电流规格的电压限制

AC ≤800 V

使用类别

aR

尺寸 A

70 mm

尺寸 D

62.5 mm

安装连接

10-M12

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-E3140

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 800 V

额定电流可选值

4000, 4500, 5100, 5600, 5800, 6000, 6500, 7000# A

分断能力

200 kA

# 电流规格的电压限制

AC ≤800 V

使用类别

aR

尺寸 A

69 mm

尺寸 B

210 mm

尺寸 D

110 mm

安装连接

5-M12

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-E3150

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 800 V

额定电流可选值

4000, 4500, 5100, 5600, 5800, 6000, 6500, 7000# A

分断能力

200 kA

# 电流规格的电压限制

AC ≤800 V

使用类别

aR

尺寸 A

79 mm

尺寸 B

210 mm

尺寸 D

110 mm

安装连接

5-M12

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B4170

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1000 V

额定电流可选值

4000, 4500, 5100, 5600, 5800, 6000, 6500, 7000# A

分断能力

200 kA

# 电流规格的电压限制

AC ≤800 V

使用类别

aR

尺寸 A

80 mm

尺寸 D

62.5 mm

安装连接

10-M12

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-E3160

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1000 V

额定电流可选值

4000, 4500, 5100, 5600, 5800, 6000, 6500, 7000# A

分断能力

200 kA

# 电流规格的电压限制

AC ≤800 V

使用类别

aR

尺寸 A

79 mm

尺寸 B

210 mm

尺寸 D

110 mm

安装连接

5-M12

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B4180

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1000 / 1250 V

额定电流可选值

4000, 4500, 5100, 5600 A

分断能力

200 kA

使用类别

aR

尺寸 A

100 mm

尺寸 D

62.5 mm

安装连接

10-M12

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-E3180

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1000 / 1250 V

额定电流可选值

4000, 4500, 5100, 5600 A

分断能力

200 kA

使用类别

aR

尺寸 A

99 mm

尺寸 B

210 mm

尺寸 D

110 mm

安装连接

5-M12

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B4190

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1000 / 1250 V

额定电流可选值

4000, 4500, 5100, 5600 A

分断能力

200 kA

使用类别

aR

尺寸 A

100 mm

尺寸 D

62.5 mm

安装连接

10-M12

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B4200

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1500 V

额定电流可选值

4000, 4500, 5000 A

分断能力

>100 kA

使用类别

aR

尺寸 A

110 mm

尺寸 D

62.5 mm

安装连接

10-M12

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-B4205

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1500 / 2000 V

额定电流可选值

4000, 4500, 5000 A

分断能力

>100 kA

使用类别

aR

尺寸 A

130 mm

尺寸 D

62.5 mm

安装连接

10-M12

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-H1110

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 250 / 380 / 500 V

额定电流可选值

10, 15, 20, 25, 32, 40, 50, 63, 80, 100 A

分断能力

70 kA

使用类别

aR

尺寸 A

115 mm

尺寸 B

100 mm

尺寸 C

52 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-H1120

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 800 / 1000 V

额定电流可选值

10, 15, 20, 25, 32, 40, 50, 63, 80, 100 A

分断能力

70 kA

使用类别

aR

尺寸 A

135 mm

尺寸 B

120 mm

尺寸 C

72 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-H2140

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 250 / 380 / 500 / 690 V

额定电流可选值

20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250 A

分断能力

100 kA

使用类别

aR

尺寸 A

100 mm

尺寸 B

78 mm

尺寸 C

51 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-H2150

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 800 / 1000 V

额定电流可选值

20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200 A

分断能力

100 kA

使用类别

aR

尺寸 A

100 mm

尺寸 B

78 mm

尺寸 C

51 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-H2155

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1250 V

额定电流可选值

20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200 A

分断能力

100 kA

使用类别

aR

尺寸 A

115 mm

尺寸 B

92 mm

尺寸 C

65 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-H1142

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 250 / 380 / 500 / 690 V

额定电流可选值

80, 100, 125, 160, 200, 250, 300, 350 A

分断能力

100 kA

使用类别

aR

尺寸 A

98 mm

尺寸 B

75 mm

尺寸 C

56 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-H1109

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 800 / 1000 V

额定电流可选值

80, 100, 125, 160, 200, 250, 300, 350 A

分断能力

100 kA

使用类别

aR

尺寸 A

115 mm

尺寸 B

92 mm

尺寸 C

74 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-H1145

方管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1250 V

额定电流可选值

80, 100, 125, 160, 200, 250, 300, 350 A

分断能力

100 kA

使用类别

aR

尺寸 A

115 mm

尺寸 B

92 mm

尺寸 C

74 mm

性能参考

GB/T 13539.4 / IEC 60269-4

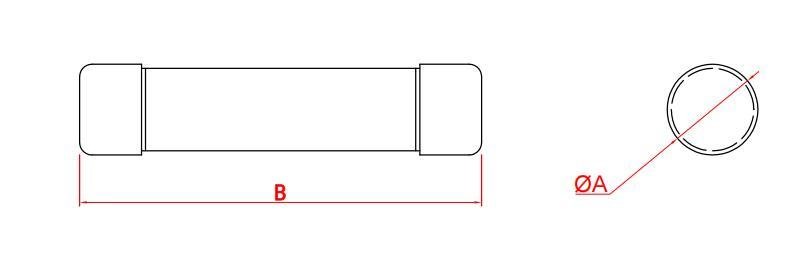

RS9-A1110

圆管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定规格（AC 500 / 690 V）

1, 2, 4, 5, 8, 10, 12, 15, 20, 25, 30, 32 A

分断能力（AC 500 / 690 V）

100 kA

额定规格（AC 800 / 1000 V）

1, 2, 4, 5, 8, 10, 12 A

分断能力（AC 800 / 1000 V）

50 kA

使用类别

aR

尺寸 ΦA

10 mm

尺寸 B

38 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-A1115

圆管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 4000 V

额定电流可选值

1, 2, 3, 4, 6 A

分断能力

50 kA

使用类别

aR

尺寸 ΦA

10 mm

尺寸 B

81 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-A1120

圆管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定规格（AC 500 / 690 V）

1, 2, 3, 4, 5, 8, 10, 12, 16, 20, 25, 32, 40, 50 A

分断能力（AC 500 / 690 V）

100 kA

额定规格（AC 800 / 1000 V）

1, 2, 3, 4, 5, 8, 10, 12, 15, 20 A

分断能力（AC 800 / 1000 V）

50 kA

使用类别

aR

尺寸 ΦA

14 mm

尺寸 B

51 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-A1140

圆管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定规格（AC 500 / 690 V）

16, 20, 25, 32, 40, 50, 63, 80, 100, 125 A

分断能力（AC 500 / 690 V）

100 kA

额定规格（AC 800 / 1000 V）

16, 20, 25, 32, 40, 50, 63, 80 A

分断能力（AC 800 / 1000 V）

50 kA

使用类别

aR

尺寸 ΦA

22 mm

尺寸 B

58 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-A1150

圆管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1500 / 2000 V

额定电流可选值

2, 4, 6, 8, 10, 12, 15, 20, 25 A

分断能力

50 kA

使用类别

aR

尺寸 ΦA

20 mm

尺寸 B

127 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-A1155

圆管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 3000 V

额定电流可选值

3, 4, 6, 8, 10 A

分断能力

50 kA

使用类别

aR

尺寸 ΦA

20 mm

尺寸 B

127 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-A1160

圆管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 3600 V

额定电流可选值

1, 2, 3, 4, 5, 6, 8, 10 A

分断能力

50 kA

使用类别

aR

尺寸 ΦA

25 mm

尺寸 B

127 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-A1165

圆管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 6000 V

额定电流可选值

1, 2, 3, 4, 5, 6 A

分断能力

50 kA

使用类别

aR

尺寸 ΦA

25 mm

尺寸 B

194 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-A1180

圆管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 690 V

额定电流可选值

16, 20, 25, 32, 40, 50, 63, 80, 100, 125 A

分断能力

100 kA

使用类别

aR

尺寸 ΦA

27 mm

尺寸 B

60 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-A1182

圆管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 800 / 1000 V

额定电流可选值

16, 20, 25, 32, 40, 50, 63, 80, 100 A

分断能力

50 kA

使用类别

aR

尺寸 ΦA

27 mm

尺寸 B

60 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-A1184

圆管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 1250 / 1500 V

额定电流可选值

16, 20, 25, 32, 40, 50, 63 A

分断能力

50 kA

使用类别

aR

尺寸 ΦA

27 mm

尺寸 B

110 mm

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-A1186

圆管型快速熔断器

按型号选配的 aR 类快速熔断器。额定电流可选值及电压限制见下方参数，安装结构见尺寸图。

咨询该配件 查看尺寸图

额定电压

AC 2000 V

额定电流可选值

8, 10, 16, 20, 25, 32, 40, 50 A

分断能力

50 kA

使用类别

aR

尺寸 ΦA

27 mm

尺寸 B

127 mm

性能参考

GB/T 13539.4 / IEC 60269-4

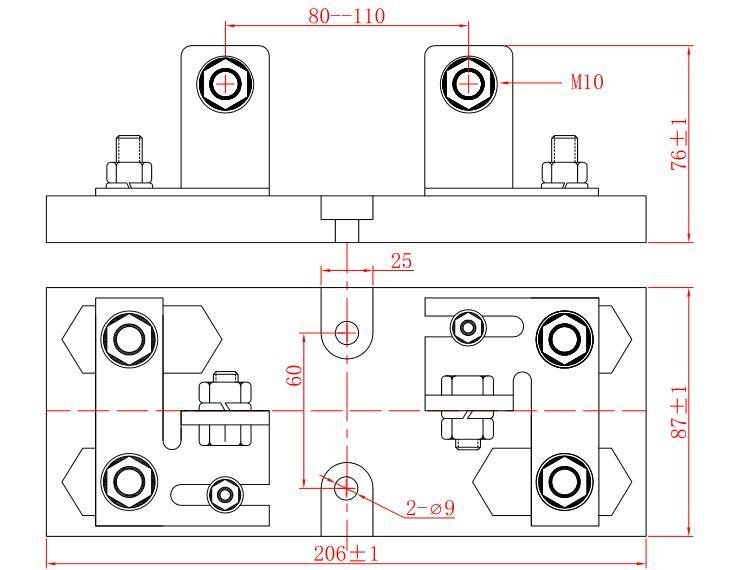

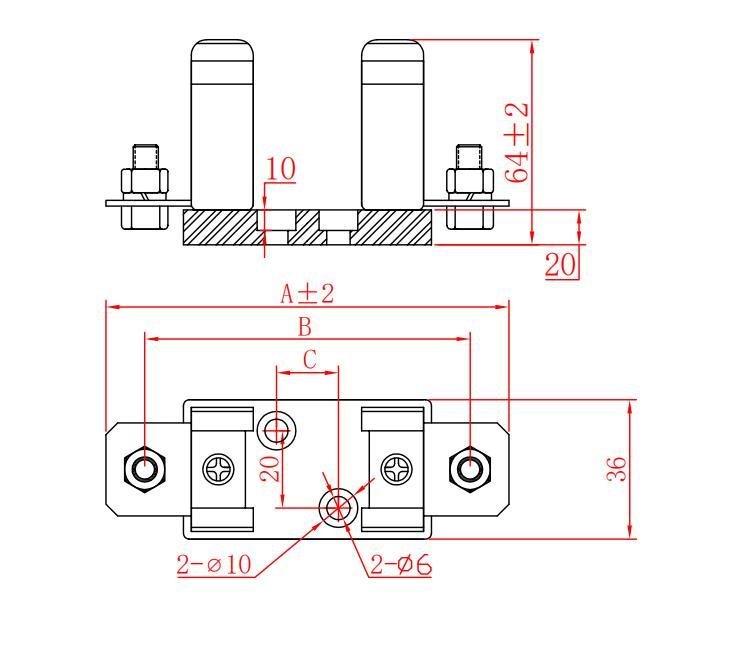

RS9ZD-630A

快速熔断器底座

用于对应熔断器安装与连接的配套底座。选型时核对额定参数与安装尺寸。

咨询该配件 查看尺寸图

额定电压

AC 250–1250 V

额定电流可选值

630 A

外形及安装尺寸

见尺寸图

性能参考

GB/T 13539.4 / IEC 60269-4

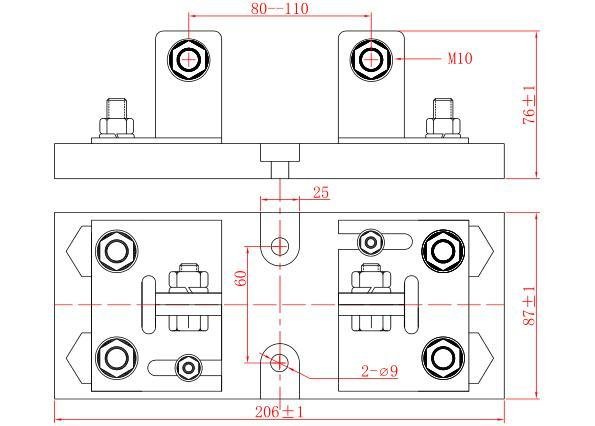

RS9ZD-1250A

快速熔断器底座

用于对应熔断器安装与连接的配套底座。选型时核对额定参数与安装尺寸。

咨询该配件 查看尺寸图

额定电压

AC 250–1250 V

额定电流可选值

1250 A

外形及安装尺寸

见尺寸图

性能参考

GB/T 13539.4 / IEC 60269-4

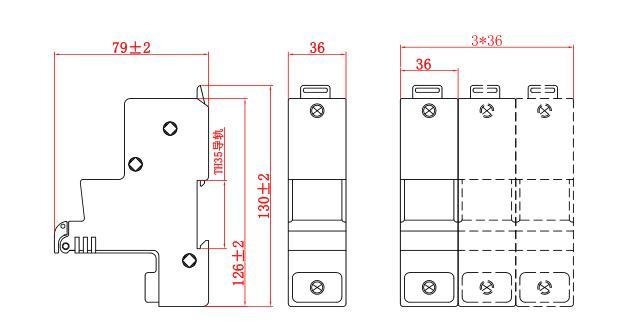

RS9-DRT10

快速熔断器底座

用于对应熔断器安装与连接的配套底座。选型时核对额定参数与安装尺寸。

咨询该配件 查看尺寸图

额定电压

AC 500–1000 V

额定电流可选值

32 A

外形及安装尺寸

见尺寸图

性能参考

GB/T 13539.4 / IEC 60269-4

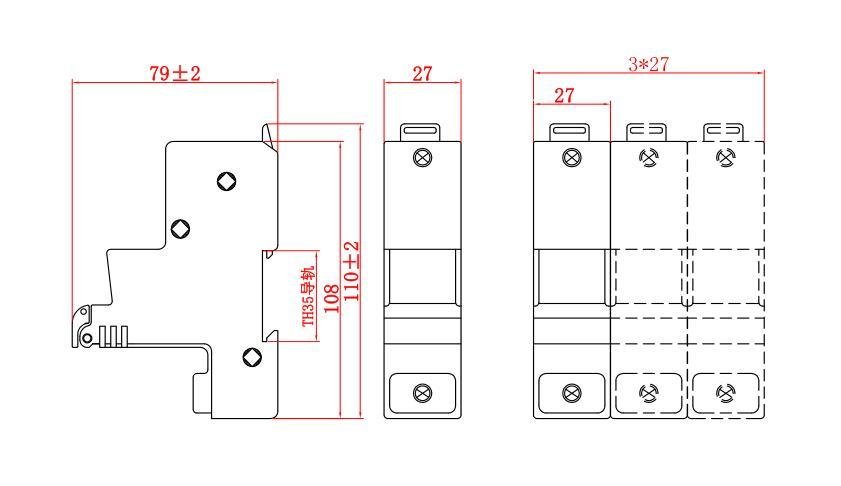

RS9-DRT14

快速熔断器底座

用于对应熔断器安装与连接的配套底座。选型时核对额定参数与安装尺寸。

咨询该配件 查看尺寸图

额定电压

AC 500–1000 V

额定电流可选值

50 A

外形及安装尺寸

见尺寸图

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-DRT22

快速熔断器底座

用于对应熔断器安装与连接的配套底座。选型时核对额定参数与安装尺寸。

咨询该配件 查看尺寸图

额定电压

AC 500–1000 V

额定电流可选值

125 A

外形及安装尺寸

见尺寸图

性能参考

GB/T 13539.4 / IEC 60269-4

RS9-BRT27

快速熔断器底座

用于对应熔断器安装与连接的配套底座。选型时核对额定参数与安装尺寸。

咨询该配件 查看尺寸图

额定电压

AC 500–3600 V

额定电流可选值

125 A

外形及安装尺寸

见尺寸图

性能参考

GB/T 13539.4 / IEC 60269-4

HLZ-GX

光纤直流大电流传感器

用于工业直流大电流测量，支持柔性或骨架安装，输出标准电压及电流信号。

咨询该配件

测量范围

0–750 kA

测量精度

±0.1%

重复误差

±0.02% FS

线性误差

±0.03% FS

温度漂移

≤±0.002%/°C

输出信号

0–5 V / 4–20 mA

带宽

4 kHz / 10 kHz

工作电源

AC 220 V ±10%, 50–60 Hz

安装方式

柔性 / 骨架

功耗

<5 VA

使用温度

−40–60 °C

HLZ-GW

霍尔直流大电流传感器

用于直流母线大电流测量，将被测电流转换为标准电压或电流信号。

咨询该配件

测量范围

0–100 kA

测量精度

±0.2%

重复误差

±0.1% FS

线性误差

±0.03% FS

温度漂移

≤±0.003%/°C

输出信号

0–5 V / 4–20 mA

响应时间

<1 µs

工作电源

AC 220 V ±10%, 50–60 Hz

功耗

<5 VA

使用温度

−40–60 °C

HLZ-C

整流柜逆流保护装置

监测直流支路电流方向与幅值，用于整流机组的逆流保护。

咨询该配件

测量范围

0–100 kA

测量精度

±0.2%

重复误差

±0.05% FS

线性误差

±0.05% FS

响应时间

逆电流瞬动 <1 ms

工作电源

AC 220 V ±10%, 50–60 Hz

输出信号

0–5 V

功耗

<5 VA

使用温度

−40–60 °C

HLZ-GX

光纤直流大电流标准校验仪

同步采集标准传感器与受检传感器信号，显示测量值及差值，用于直流大电流测量校验。

咨询该配件

测量范围

0–100 kA

测量精度

±0.1%

重复误差

±0.001% FS

线性误差

±0.01% FS

响应时间

1 µs

工作电源

AC 220 V ±10%, 50–60 Hz

输出信号

0–5 V / 4–20 mA

功耗

<5 VA

使用温度

−40–60 °C

PF-9022

直流电度表箱

壁挂式直流功率与电能计量表箱，可与直流电流传感器配套，并通过 RS485 传输测量数据。

咨询该配件

测量精度

±0.1%

输入信号

0–5 V / 0–1000 V（可定制）

预热时间

30 min

工作电源

AC 220 V ±10%, 50–60 Hz

通信接口

RS485

安装方式

壁挂式

外形尺寸

300 × 360 × 200 mm

安装尺寸

270 × 383 mm, 4-Φ10

重量

约 7.5 kg

使用温度

−40–60 °C

PF-9900

智能无纸记录仪

配备彩色 TFT 显示屏，用于工业参数显示、趋势记录和测量数据保存。

咨询该配件

测量精度

0.2% FS ±1 字

响应时间

<10 ms

通信接口

RS232 / RS485，带高速光电隔离

输入过载

1.5 倍连续，3 倍 / 1 s

数据保存

断电保存 10 年以上，掉电前预先保存数据

输入信号

0–5 V / 4–20 mA

显示屏

5.6 英寸彩色 TFT

外形尺寸

144 × 144 × 190 mm

使用温度

−20–55 °C

PF-C

数显直流电流表

四位半数字显示仪表，用于工业直流参数测量显示，可配套标准模拟信号传感器。

咨询该配件

测量范围

0–999 kA

测量精度

±0.1%

采样率

2.5 次 / s

输入信号

0–1 V / 0–5 V / 4–20 mA

工作电源

AC 220 V ±10%, 50–60 Hz

外形尺寸

96 × 48 × 112 / 160 × 80 × 80 mm

重量

约 0.35 / 1 kg

使用温度

−20–55 °C

PF-G

数显直流电压表

四位半数字显示仪表，用于工业直流参数测量显示，可配套标准模拟信号传感器。

咨询该配件

测量范围

0–2000 V

测量精度

±0.1%

采样率

2.5 次 / s

输入信号

0–1 V / 0–5 V / 4–20 mA

工作电源

AC 220 V ±10%, 50–60 Hz

外形尺寸

96 × 48 × 112 / 160 × 80 × 80 mm

重量

约 0.35 / 1 kg

使用温度

−20–55 °C

HDU-S

直流电压/电流隔离变送器

对直流测量信号进行电气隔离与转换，为后级测量或控制设备提供标准模拟信号。

咨询该配件

输入信号

0–5 V / 0–1000 V

输出信号

0–5 V / 4–20 mA

测量精度

±0.1%

响应时间

<10 ms

工频耐压

AC 3000 V / 1 min

输入过载

1.5 倍连续，3 倍 / 1 s

电压输出负载

≥2 kΩ

外形尺寸

115 × 90 × 75 mm

使用温度

−20–55 °C

HDU-G

高直流电压信号隔离变送器

对直流测量信号进行电气隔离与转换，为后级测量或控制设备提供标准模拟信号。

咨询该配件

输入信号

0–2500 V

输出信号

0–5 V / 0–10 V / 4–20 mA

测量精度

±0.1%

响应时间

<10 ms

工频耐压

AC 3000 V / 1 min

输入过载

1.5 倍连续，3 倍 / 1 s

电压输出负载

≥2 kΩ

外形尺寸

155 × 110 × 64 mm

使用温度

−20–55 °C

PF-9022

直流功率电能表

用于直流供电系统的功率与电能计量，采用面板式数字显示，支持 RS485 数据通信。

咨询该配件

测量精度

±0.1%

响应时间

<10 ms

通信接口

RS485

预热时间

30 min

输入过载

1.5 倍连续，3 倍 / 1 s

电压输出负载

≥2 kΩ

输入信号

0–5 V / 4–20 mA

外形尺寸

160 × 83 × 180 mm

使用温度

−20–55 °C

PF-9020

直流电流安时表

用于直流测量及累计计量，具有数字显示和 RS485 通信接口，支持 Modbus 数据连接。

咨询该配件

测量精度

±0.1%

响应时间

<10 ms

通信接口

RS485 / Modbus

预热时间

30 min

输入过载

1.5 倍连续，3 倍 / 1 s

电压输出负载

≥2 kΩ

输入信号

0–1 V / 0–5 V / 4–20 mA

外形尺寸

160 × 83 × 180 mm

使用温度

−20–55 °C

PF-9021

直流电压伏时表

用于直流测量及累计计量，具有数字显示和 RS485 通信接口，支持 Modbus 数据连接。

咨询该配件

测量精度

±0.1%

响应时间

<10 ms

通信接口

RS485 / Modbus

预热时间

30 min

输入过载

1.5 倍连续，3 倍 / 1 s

电压输出负载

≥2 kΩ

输入信号

0–1 V / 0–5 V / 4–20 mA

外形尺寸

160 × 83 × 180 mm

使用温度

−20–55 °C

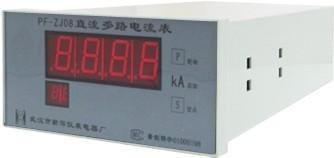

PF-ZJ08

直流多路电流表

支持多路直流电流汇总显示，输入通道可按需要设置，并提供标准总量输出信号。

咨询该配件

输入通道

1–18 路

测量精度

±0.1%

响应时间

<10 ms

通信接口

RS485

预热时间

30 min

输入信号

0–1 V / 0–5 V / 4–20 mA

输出信号

0–5 V（对应总量程）

输入过载

1.5 倍连续，3 倍 / 1 s

外形尺寸

160 × 83 × 180 mm

使用温度

−20–55 °C

SXP

大屏幕数字显示仪

用于直流电流、电压参数的现场显示，支持标准模拟输入及 RS485 通信。

咨询该配件

测量精度

±0.1% FS

输入信号

0–5 V / 4–20 mA

通信接口

RS485 / Modbus RTU

预热时间

30 min

功耗

≤10 W

工作电源

AC 220 V ±10%, 50–60 Hz

重量

约 7.5 kg

安装方式

壁挂式

使用温度

−20–55 °C

XH-12

整流柜智能均流检测仪

监测整流臂及管电流，配备触摸显示屏，用于整流系统均流状态的实时显示与对比。

咨询该配件

测量范围

1–2000 A，连续可调

电流采集分辨率

±0.5%

电流采集速度

≤2 µs

电流采集间隔

450 ms（相邻臂间）/ 20 µs（相邻管间）

相邻通道干扰

0.50%

最多允许整流臂数

12 / 24

显示屏

7 英寸彩色触摸屏

输出信号

4–20 mA

通信接口

CAN；可选 RS485 / 以太网 / 光纤

使用温度

−20–55 °C

XH-CDY

电解槽槽电压采集监控系统

采集电解槽单元及总电压，支持实时显示、历史趋势、超差报警及历史数据存储。

咨询该配件

变送器精度等级

典型 0.1 级

长期稳定性

≤0.05% / year

通信接口

RS485

监控功能

单元槽电压、总电压、趋势、报警、历史数据

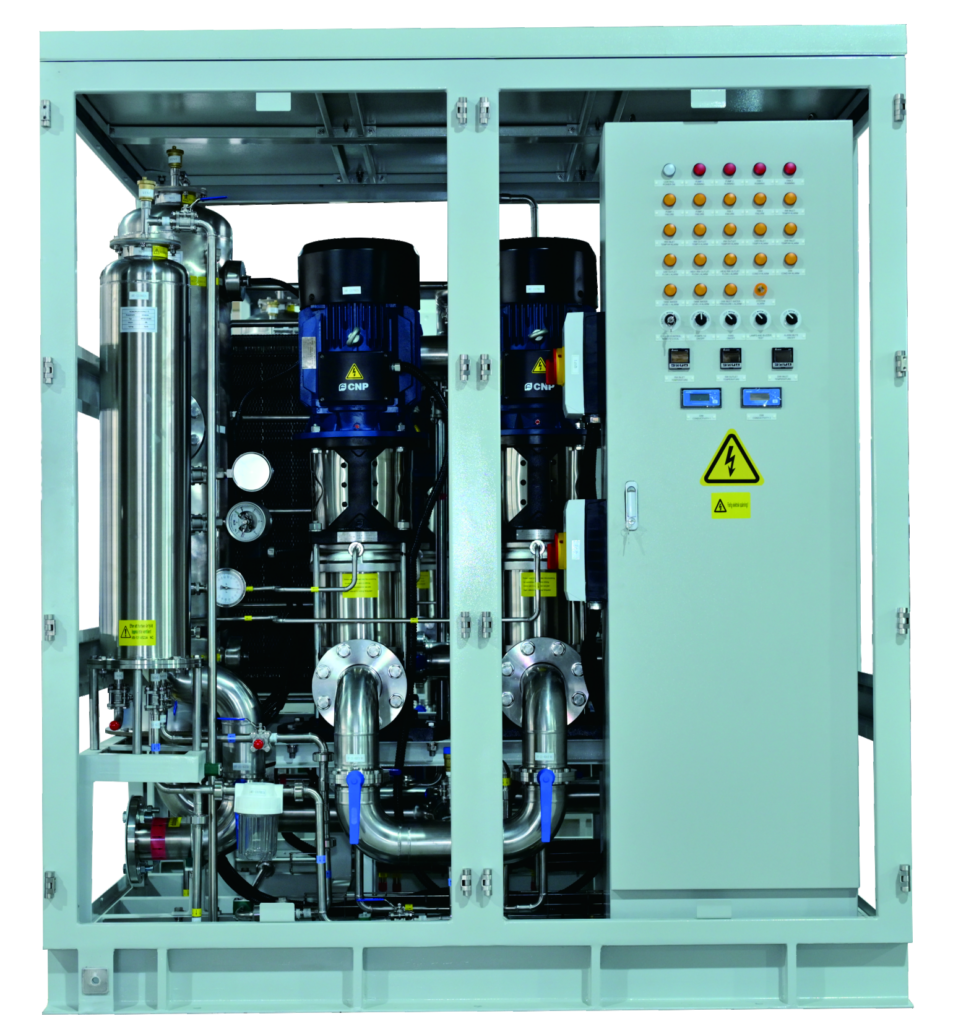

LSS-20

纯水冷却器

采用循环纯水为电力电子装置散热，适用于整流、电力变流及相关设备的冷却配套。

咨询该配件

冷却容量

20 kW

主水流量

6 t/h

副水流量

4-6 t/h

整机功率

1.5 kW

LSS-30

纯水冷却器

采用循环纯水为电力电子装置散热，适用于整流、电力变流及相关设备的冷却配套。

咨询该配件

冷却容量

30 kW

主水流量

8 t/h

副水流量

7-9 t/h

整机功率

1.5 kW

LSS-40

纯水冷却器

采用循环纯水为电力电子装置散热，适用于整流、电力变流及相关设备的冷却配套。

咨询该配件

冷却容量

40 kW

主水流量

10 t/h

副水流量

9-11 t/h

整机功率

2.2 kW

LSS-50

纯水冷却器

采用循环纯水为电力电子装置散热，适用于整流、电力变流及相关设备的冷却配套。

咨询该配件

冷却容量

50 kW

主水流量

12 t/h

副水流量

11-13 t/h

整机功率

2.2 kW

LSS-60

纯水冷却器

采用循环纯水为电力电子装置散热，适用于整流、电力变流及相关设备的冷却配套。

咨询该配件

冷却容量

60 kW

主水流量

14 t/h

副水流量

12-15 t/h

整机功率

3 kW

LSS-80

纯水冷却器

采用循环纯水为电力电子装置散热，适用于整流、电力变流及相关设备的冷却配套。

咨询该配件

冷却容量

80 kW

主水流量

16 t/h

副水流量

15-17 t/h

整机功率

3 kW

LSS-100

纯水冷却器

采用循环纯水为电力电子装置散热，适用于整流、电力变流及相关设备的冷却配套。

咨询该配件

冷却容量

100 kW

主水流量

18 t/h

副水流量

17-19 t/h

整机功率

4 kW

LSS-125

纯水冷却器

采用循环纯水为电力电子装置散热，适用于整流、电力变流及相关设备的冷却配套。

咨询该配件

冷却容量

125 kW

主水流量

22 t/h

副水流量

21-23 t/h

整机功率

4 kW

LSS-150

纯水冷却器

采用循环纯水为电力电子装置散热，适用于整流、电力变流及相关设备的冷却配套。

咨询该配件

冷却容量

150 kW

主水流量

26 t/h

副水流量

25-27 t/h

整机功率

4 kW

LSS-200

纯水冷却器

采用循环纯水为电力电子装置散热，适用于整流、电力变流及相关设备的冷却配套。

咨询该配件

冷却容量

200 kW

主水流量

35 t/h

副水流量

34-36 t/h

整机功率

5.5 kW

LSS-250

纯水冷却器

采用循环纯水为电力电子装置散热，适用于整流、电力变流及相关设备的冷却配套。

咨询该配件

冷却容量

250 kW

主水流量

42 t/h

副水流量

41-43 t/h

整机功率

5.5 kW

LSS-315

纯水冷却器

采用循环纯水为电力电子装置散热，适用于整流、电力变流及相关设备的冷却配套。

咨询该配件

冷却容量

315 kW

主水流量

52 t/h

副水流量

51-53 t/h

整机功率

7.5 kW

LSS-350

纯水冷却器

采用循环纯水为电力电子装置散热，适用于整流、电力变流及相关设备的冷却配套。

咨询该配件

冷却容量

350 kW

主水流量

60 t/h

副水流量

59-61 t/h

整机功率

7.5 kW

LSS-400

纯水冷却器

采用循环纯水为电力电子装置散热，适用于整流、电力变流及相关设备的冷却配套。

咨询该配件

冷却容量

400 kW

主水流量

68 t/h

副水流量

67-69 t/h

整机功率

7.5 kW

LSS-450

纯水冷却器

采用循环纯水为电力电子装置散热，适用于整流、电力变流及相关设备的冷却配套。

咨询该配件

冷却容量

450 kW

主水流量

75 t/h

副水流量

74-76 t/h

整机功率

7.5 kW

LSS-500

纯水冷却器

采用循环纯水为电力电子装置散热，适用于整流、电力变流及相关设备的冷却配套。

咨询该配件

冷却容量

500 kW

主水流量

85 t/h

副水流量

84-86 t/h

整机功率

11 kW

LSS-600

纯水冷却器

采用循环纯水为电力电子装置散热，适用于整流、电力变流及相关设备的冷却配套。

咨询该配件

冷却容量

600 kW

主水流量

100 t/h

副水流量

100-102 t/h

整机功率

11 kW

LSS-700

纯水冷却器

采用循环纯水为电力电子装置散热，适用于整流、电力变流及相关设备的冷却配套。

咨询该配件

冷却容量

700 kW

主水流量

120 t/h

副水流量

120-122 t/h

整机功率

15 kW

LSF-20

纯水风冷却器

通过循环冷却液和风机散热，为大功率整流器、高压变频器及无功补偿等电力电子设备提供配套冷却。

咨询该配件

主水流量

6 t/h

风机型号

6.3Q6

单风机风量

10660 m³/h

单风机功率

0.55 kW

风扇台数

1

主要安装尺寸 L

1350 mm

主要安装尺寸 W

1030 mm

主要安装尺寸 H

700 mm

整机功率

0.55 kW

单台总重量

350 kg

LSF-30

纯水风冷却器

通过循环冷却液和风机散热，为大功率整流器、高压变频器及无功补偿等电力电子设备提供配套冷却。

咨询该配件

主水流量

8 t/h

风机型号

8Q8

单风机风量

16000 m³/h

单风机功率

1.1 kW

风扇台数

1

主要安装尺寸 L

1450 mm

主要安装尺寸 W

1220 mm

主要安装尺寸 H

800 mm

整机功率

1.1 kW

单台总重量

400 kg

LSF-50

纯水风冷却器

通过循环冷却液和风机散热，为大功率整流器、高压变频器及无功补偿等电力电子设备提供配套冷却。

咨询该配件

主水流量

12 t/h

风机型号

6.3Q6

单风机风量

10660 m³/h

单风机功率

0.55 kW

风扇台数

2

主要安装尺寸 L

2350 mm

主要安装尺寸 W

1030 mm

主要安装尺寸 H

700 mm

整机功率

1.1 kW

单台总重量

600 kg

LSF-80

纯水风冷却器

通过循环冷却液和风机散热，为大功率整流器、高压变频器及无功补偿等电力电子设备提供配套冷却。

咨询该配件

主水流量

16 t/h

风机型号

8Q8

单风机风量

16000 m³/h

单风机功率

1.1 kW

风扇台数

2

主要安装尺寸 L

2400 mm

主要安装尺寸 W

1220 mm

主要安装尺寸 H

800 mm

整机功率

2.2 kW

单台总重量

800 kg

LSF-100

纯水风冷却器

通过循环冷却液和风机散热，为大功率整流器、高压变频器及无功补偿等电力电子设备提供配套冷却。

咨询该配件

主水流量

18 t/h

风机型号

8Q8

单风机风量

16000 m³/h

单风机功率

1.1 kW

风扇台数

3

主要安装尺寸 L

3400 mm

主要安装尺寸 W

1220 mm

主要安装尺寸 H

800 mm

整机功率

3.3 kW

单台总重量

1100 kg

LSF-160

纯水风冷却器

通过循环冷却液和风机散热，为大功率整流器、高压变频器及无功补偿等电力电子设备提供配套冷却。

咨询该配件

主水流量

26 t/h

风机型号

8Q8

单风机风量

16000 m³/h

单风机功率

1.1 kW

风扇台数

4

主要安装尺寸 L

4280 mm

主要安装尺寸 W

1220 mm

主要安装尺寸 H

800 mm

整机功率

4.4 kW

单台总重量

1300 kg

LSF-200

纯水风冷却器

通过循环冷却液和风机散热，为大功率整流器、高压变频器及无功补偿等电力电子设备提供配套冷却。

咨询该配件

主水流量

35 t/h

风机型号

8Q6

单风机风量

19200 m³/h

单风机功率

1.5 kW

风扇台数

4

主要安装尺寸 L

4280 mm

主要安装尺寸 W

1220 mm

主要安装尺寸 H

800 mm

整机功率

6 kW

单台总重量

1300 kg

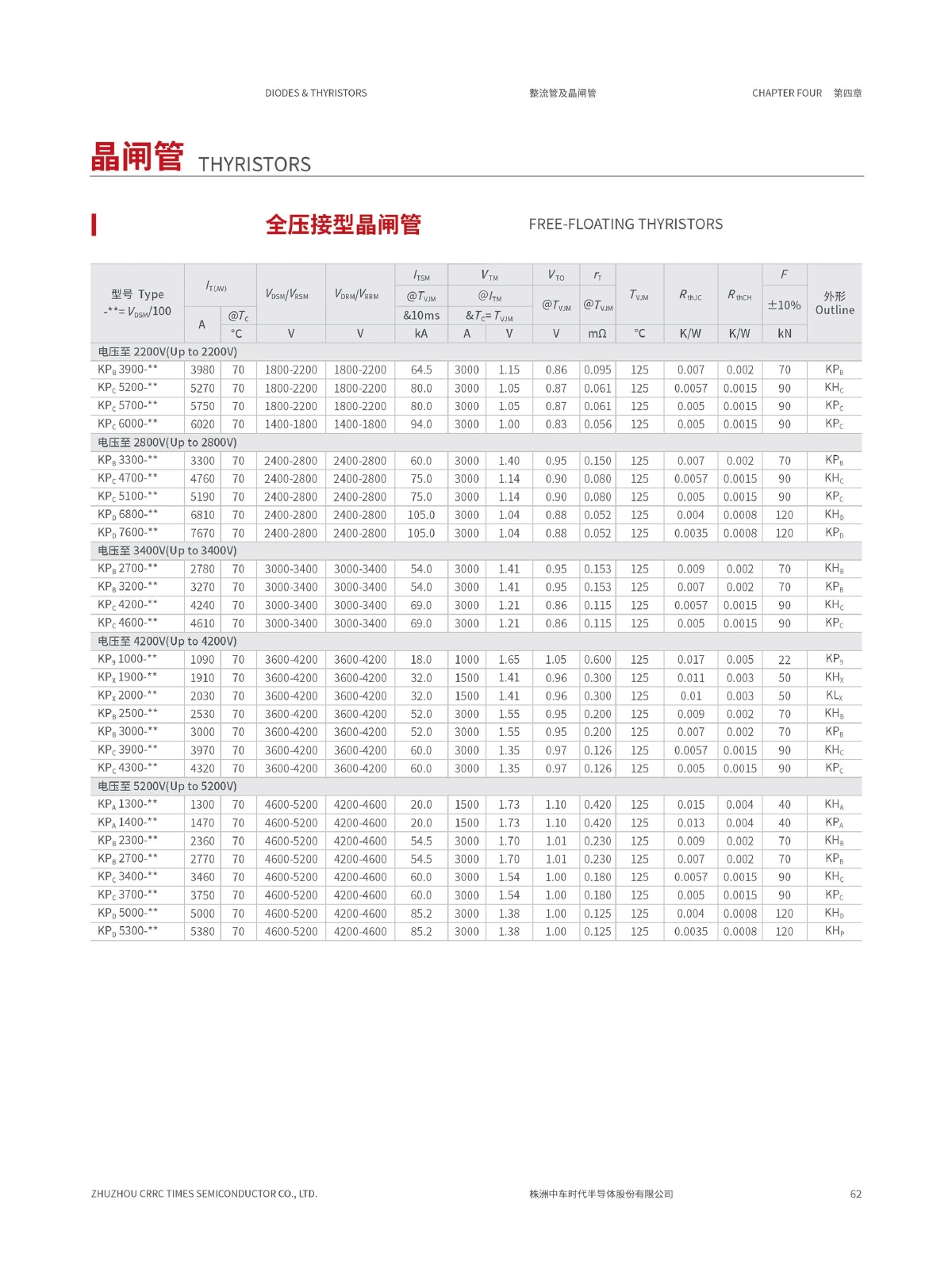

KPB 3900

全压接型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

3980 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

1800-2200 V

非重复峰值电压 VDSM / VRSM

1800-2200 V

浪涌电流 ITSM

64.5 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

70 kN ±10%

外形代号

KPB

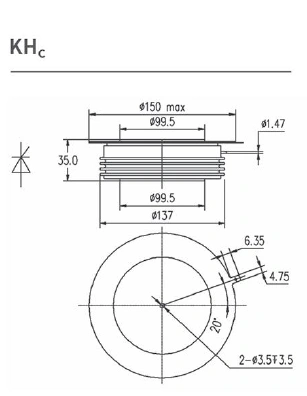

KPC 5200

全压接型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

5270 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

1800-2200 V

非重复峰值电压 VDSM / VRSM

1800-2200 V

浪涌电流 ITSM

80.0 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

90 kN ±10%

外形代号

KHC

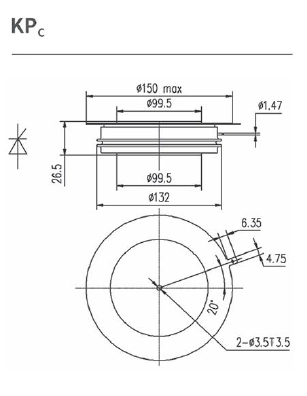

KPC 5700

全压接型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

5750 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

1800-2200 V

非重复峰值电压 VDSM / VRSM

1800-2200 V

浪涌电流 ITSM

80.0 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

90 kN ±10%

外形代号

KPC

KPC 6000

全压接型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

6020 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

1400-1800 V

非重复峰值电压 VDSM / VRSM

1400-1800 V

浪涌电流 ITSM

94.0 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

90 kN ±10%

外形代号

KPC

KPB 3300

全压接型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

3300 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

2400-2800 V

非重复峰值电压 VDSM / VRSM

2400-2800 V

浪涌电流 ITSM

60.0 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

70 kN ±10%

外形代号

KPB

KPC 4700

全压接型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

4760 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

2400-2800 V

非重复峰值电压 VDSM / VRSM

2400-2800 V

浪涌电流 ITSM

75.0 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

90 kN ±10%

外形代号

KHC

KPC 5100

全压接型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

5190 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

2400-2800 V

非重复峰值电压 VDSM / VRSM

2400-2800 V

浪涌电流 ITSM

75.0 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

90 kN ±10%

外形代号

KPC

KPD 6800

全压接型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

6810 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

2400-2800 V

非重复峰值电压 VDSM / VRSM

2400-2800 V

浪涌电流 ITSM

105.0 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

120 kN ±10%

外形代号

KHD

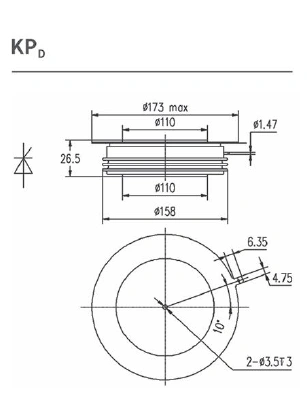

KPD 7600

全压接型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

7670 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

2400-2800 V

非重复峰值电压 VDSM / VRSM

2400-2800 V

浪涌电流 ITSM

105.0 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

120 kN ±10%

外形代号

KPD

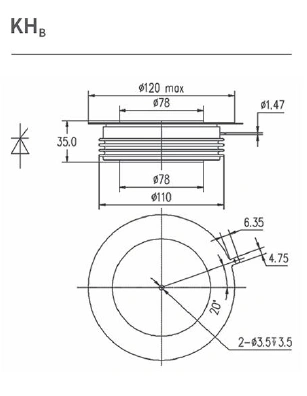

KPB 2700

全压接型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

2780 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

3000-3400 V

非重复峰值电压 VDSM / VRSM

3000-3400 V

浪涌电流 ITSM

54.0 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

70 kN ±10%

外形代号

KHB

KPB 3200

全压接型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

3270 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

3000-3400 V

非重复峰值电压 VDSM / VRSM

3000-3400 V

浪涌电流 ITSM

54.0 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

70 kN ±10%

外形代号

KPB

KPC 4200

全压接型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

4240 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

3000-3400 V

非重复峰值电压 VDSM / VRSM

3000-3400 V

浪涌电流 ITSM

69.0 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

90 kN ±10%

外形代号

KHC

KPC 4600

全压接型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

4610 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

3000-3400 V

非重复峰值电压 VDSM / VRSM

3000-3400 V

浪涌电流 ITSM

69.0 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

90 kN ±10%

外形代号

KPC

KP9 1000

全压接型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

1090 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

3600-4200 V

非重复峰值电压 VDSM / VRSM

3600-4200 V

浪涌电流 ITSM

18.0 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

22 kN ±10%

外形代号

KP9

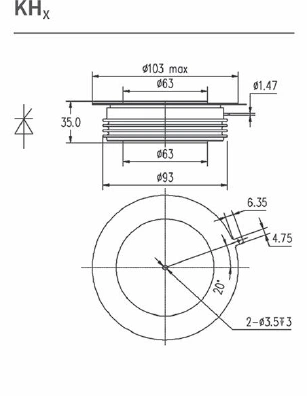

KPX 1900

全压接型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

1910 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

3600-4200 V

非重复峰值电压 VDSM / VRSM

3600-4200 V

浪涌电流 ITSM

32.0 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

50 kN ±10%

外形代号

KHX

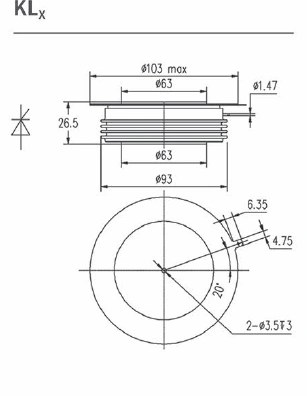

KPX 2000

全压接型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

2030 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

3600-4200 V

非重复峰值电压 VDSM / VRSM

3600-4200 V

浪涌电流 ITSM

32.0 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

50 kN ±10%

外形代号

KLX

KPB 2500

全压接型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

2530 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

3600-4200 V

非重复峰值电压 VDSM / VRSM

3600-4200 V

浪涌电流 ITSM

52.0 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

70 kN ±10%

外形代号

KHB

KPB 3000

全压接型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

3000 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

3600-4200 V

非重复峰值电压 VDSM / VRSM

3600-4200 V

浪涌电流 ITSM

52.0 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

70 kN ±10%

外形代号

KPB

KPC 3900

全压接型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

3970 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

3600-4200 V

非重复峰值电压 VDSM / VRSM

3600-4200 V

浪涌电流 ITSM

60.0 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

90 kN ±10%

外形代号

KHC

KPC 4300

全压接型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

4320 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

3600-4200 V

非重复峰值电压 VDSM / VRSM

3600-4200 V

浪涌电流 ITSM

60.0 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

90 kN ±10%

外形代号

KPC

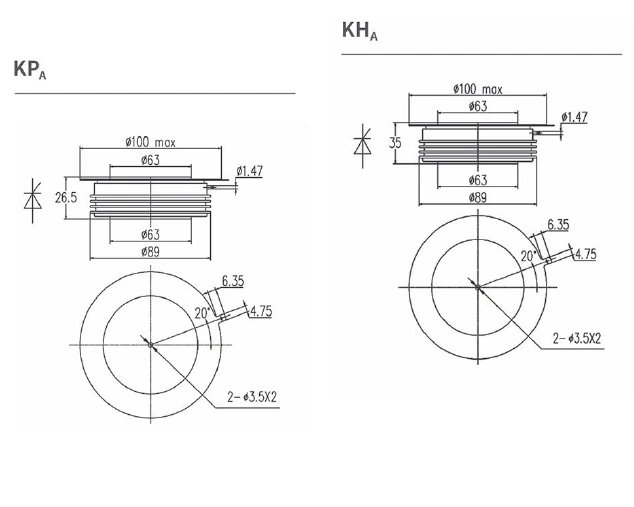

KPA 1300

全压接型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

1300 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

4200-4600 V

非重复峰值电压 VDSM / VRSM

4600-5200 V

浪涌电流 ITSM

20.0 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

40 kN ±10%

外形代号

KHA

KPA 1400

全压接型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

1470 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

4200-4600 V

非重复峰值电压 VDSM / VRSM

4600-5200 V

浪涌电流 ITSM

20.0 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

40 kN ±10%

外形代号

KPA

KPB 2300

全压接型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

2360 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

4200-4600 V

非重复峰值电压 VDSM / VRSM

4600-5200 V

浪涌电流 ITSM

54.5 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

70 kN ±10%

外形代号

KHB

KPB 2700

全压接型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

2770 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

4200-4600 V

非重复峰值电压 VDSM / VRSM

4600-5200 V

浪涌电流 ITSM

54.5 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

70 kN ±10%

外形代号

KPB

KPC 3400

全压接型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

3460 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

4200-4600 V

非重复峰值电压 VDSM / VRSM

4600-5200 V

浪涌电流 ITSM

60.0 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

90 kN ±10%

外形代号

KHC

KPC 3700

全压接型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

3750 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

4200-4600 V

非重复峰值电压 VDSM / VRSM

4600-5200 V

浪涌电流 ITSM

60.0 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

90 kN ±10%

外形代号

KPC

KPD 5000

全压接型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

5000 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

4200-4600 V

非重复峰值电压 VDSM / VRSM

4600-5200 V

浪涌电流 ITSM

85.2 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

120 kN ±10%

外形代号

KHD

KPD 5300

全压接型晶闸管

原表外形标注 KH_P，本节未附对应尺寸图，需向原厂核对。

咨询该配件

平均通态电流 IT(AV)

5380 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

4200-4600 V

非重复峰值电压 VDSM / VRSM

4600-5200 V

浪涌电流 ITSM

85.2 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

120 kN ±10%

外形代号

KHP

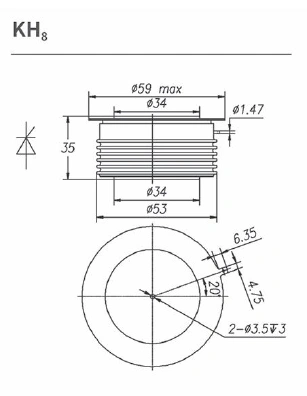

KP8 300

全压接型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

350 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

4500-5600 V

非重复峰值电压 VDSM / VRSM

5400-6500 V

浪涌电流 ITSM

4.5 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

15 kN ±10%

外形代号

KH8

KP8 400

全压接型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

420 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

4500-5600 V

非重复峰值电压 VDSM / VRSM

5400-6500 V

浪涌电流 ITSM

4.5 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

15 kN ±10%

外形代号

KP8

KP9 700

全压接型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

730 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

4500-5600 V

非重复峰值电压 VDSM / VRSM

5400-6500 V

浪涌电流 ITSM

16.1 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

22 kN ±10%

外形代号

KH9

KP9 800

全压接型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

850 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

4500-5600 V

非重复峰值电压 VDSM / VRSM

5400-6500 V

浪涌电流 ITSM

16.1 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

22 kN ±10%

外形代号

KP9

KPA 1000

全压接型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

1010 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

4500-5600 V

非重复峰值电压 VDSM / VRSM

5400-6500 V

浪涌电流 ITSM

21.5 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

40 kN ±10%

外形代号

KHA

KPA 1100

全压接型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

1140 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

4500-5600 V

非重复峰值电压 VDSM / VRSM

5400-6500 V

浪涌电流 ITSM

21.5 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

40 kN ±10%

外形代号

KPA

KPX 1300

全压接型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

1360 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

4500-5600 V

非重复峰值电压 VDSM / VRSM

5400-6500 V

浪涌电流 ITSM

32.5 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

50 kN ±10%

外形代号

KHX

KPX 1400

全压接型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

1450 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

4500-5600 V

非重复峰值电压 VDSM / VRSM

5400-6500 V

浪涌电流 ITSM

32.5 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

50 kN ±10%

外形代号

KLX

KPB 1800

全压接型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

1800 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

4500-5600 V

非重复峰值电压 VDSM / VRSM

5400-6500 V

浪涌电流 ITSM

50.0 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

70 kN ±10%

外形代号

KHB

KPB 2100

全压接型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

2100 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

4500-5600 V

非重复峰值电压 VDSM / VRSM

5400-6500 V

浪涌电流 ITSM

50.0 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

70 kN ±10%

外形代号

KPB

KPC 2800

全压接型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

2800 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

4500-5600 V

非重复峰值电压 VDSM / VRSM

5400-6500 V

浪涌电流 ITSM

64.8 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

90 kN ±10%

外形代号

KHC

KPC 3000

全压接型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

3070 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

4500-5600 V

非重复峰值电压 VDSM / VRSM

5400-6500 V

浪涌电流 ITSM

64.8 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

90 kN ±10%

外形代号

KPC

KPD 4200

全压接型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

4250 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

4500-5600 V

非重复峰值电压 VDSM / VRSM

5400-6500 V

浪涌电流 ITSM

79.5 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

120 kN ±10%

外形代号

KHD

KPD 4500

全压接型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

4500 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

4500-5600 V

非重复峰值电压 VDSM / VRSM

5400-6500 V

浪涌电流 ITSM

79.5 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

120 kN ±10%

外形代号

KPD

KPB 1600

全压接型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

1790 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

6300-6700 V

非重复峰值电压 VDSM / VRSM

6800-7200 V

浪涌电流 ITSM

32.0 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

70 kN ±10%

外形代号

KHB

KPC 2600

全压接型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

2660 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

6300-6700 V

非重复峰值电压 VDSM / VRSM

6800-7200 V

浪涌电流 ITSM

42.0 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

90 kN ±10%

外形代号

KHC2

KP8 300

全压接型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

300 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

7000-7500 V

非重复峰值电压 VDSM / VRSM

7500-8000 V

浪涌电流 ITSM

4.0 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

15 kN ±10%

外形代号

KH8

KP9 600

全压接型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

600 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

7000-7500 V

非重复峰值电压 VDSM / VRSM

7500-8000 V

浪涌电流 ITSM

12.1 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

22 kN ±10%

外形代号

KH9

KP8 300

全压接型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

300 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

7600-8000 V

非重复峰值电压 VDSM / VRSM

8100-8500 V

浪涌电流 ITSM

4.0 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

15 kN ±10%

外形代号

KH8

KP9 500

全压接型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

540 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

7600-8000 V

非重复峰值电压 VDSM / VRSM

8100-8500 V

浪涌电流 ITSM

12.1 kA (10 ms, TJ = TJM)

最高结温 TJM

115 °C

压紧力 F

22 kN ±10%

外形代号

KH9

KPC 2500

全压接型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

2580 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

7600-8000 V

非重复峰值电压 VDSM / VRSM

8100-8500 V

浪涌电流 ITSM

56.0 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

90 kN ±10%

外形代号

KHC2

KP5 700

烧结型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

700 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

600-1400 V

浪涌电流 ITSM

9.1 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

5 kN ±10%

外形代号

KP5

KP7 800

烧结型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

850 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

600-1400 V

浪涌电流 ITSM

12.8 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

10 kN ±10%

外形代号

KP7

KP8 900

烧结型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

900 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

600-1400 V

浪涌电流 ITSM

15.0 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

15 kN ±10%

外形代号

KP8

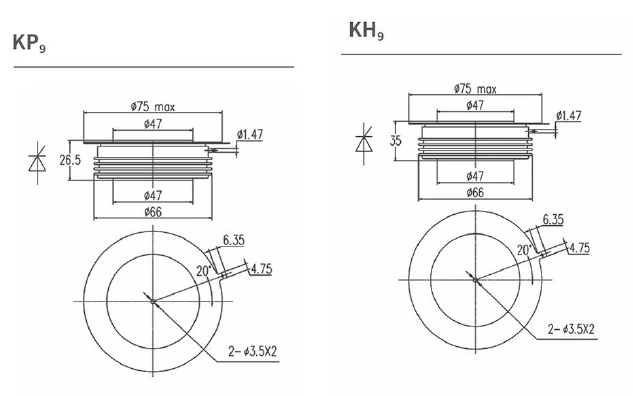

KP9 1700

烧结型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

1700 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

600-1400 V

浪涌电流 ITSM

26.0 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

22 kN ±10%

外形代号

KP9

KPA 2600

烧结型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

2640 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

600-1400 V

浪涌电流 ITSM

47.0 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

45 kN ±10%

外形代号

KPA

KPX 3300

烧结型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

3310 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

600-1400 V

浪涌电流 ITSM

60.0 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

56 kN ±10%

外形代号

KPX

KP6 300

烧结型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

320 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

1600-1800 V

浪涌电流 ITSM

5.0 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

5 kN ±10%

外形代号

KP6

KP5 600

烧结型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

640 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

1600-1800 V

浪涌电流 ITSM

8.3 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

5 kN ±10%

外形代号

KP5

KP7 700

烧结型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

770 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

1600-1800 V

浪涌电流 ITSM

11.5 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

10 kN ±10%

外形代号

KP7

KP8 800

烧结型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

850 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

1600-1800 V

浪涌电流 ITSM

14.0 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

15 kN ±10%

外形代号

KP8

KP9 1500

烧结型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

1520 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

1600-1800 V

浪涌电流 ITSM

25.0 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

22 kN ±10%

外形代号

KP9

KP4 1700

烧结型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

1710 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

1600-1800 V

浪涌电流 ITSM

28.0 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

30 kN ±10%

外形代号

KP4

KPA 2500

烧结型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

2520 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

1600-1800 V

浪涌电流 ITSM

45.0 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

45 kN ±10%

外形代号

KPA

KPX 3000

烧结型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

3030 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

1600-1800 V

浪涌电流 ITSM

60.0 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

56 kN ±10%

外形代号

KPX

KP7 600

烧结型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

670 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

1800-2400 V

浪涌电流 ITSM

10.0 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

10 kN ±10%

外形代号

KP7

KP8 750

烧结型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

750 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

2000-2600 V

浪涌电流 ITSM

11.0 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

15 kN ±10%

外形代号

KP8

KP9 1400

烧结型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

1400 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

2000-2600 V

浪涌电流 ITSM

24.0 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

22 kN ±10%

外形代号

KP9

KP4 1400

烧结型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

1470 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

2000-2400 V

浪涌电流 ITSM

23.0 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

30 kN ±10%

外形代号

KP4

KPA 2100

烧结型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

2110 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

2000-2400 V

浪涌电流 ITSM

35.0 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

45 kN ±10%

外形代号

KPA

KPX 2700

烧结型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

2730 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

2000-2400 V

浪涌电流 ITSM

45.0 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

56 kN ±10%

外形代号

KPX

KP7 500

烧结型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

530 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

3000-3400 V

浪涌电流 ITSM

8.0 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

10 kN ±10%

外形代号

KP7

KP8 500

烧结型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

580 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

3000-3400 V

浪涌电流 ITSM

8.4 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

15 kN ±10%

外形代号

KP8

KP8 700

烧结型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

700 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

2600-2800 V

浪涌电流 ITSM

10.5 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

15 kN ±10%

外形代号

KP8

KP9 1000

烧结型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

1010 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

3000-3400 V

浪涌电流 ITSM

17.0 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

22 kN ±10%

外形代号

KP9

KP9 1300

烧结型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

1300 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

2600-2800 V

浪涌电流 ITSM

23.0 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

22 kN ±10%

外形代号

KP9

KP4 1200

烧结型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

1240 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

2600-3400 V

浪涌电流 ITSM

19.2 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

30 kN ±10%

外形代号

KP4

KPA 1700

烧结型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

1770 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

3000-3400 V

浪涌电流 ITSM

30.0 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

45 kN ±10%

外形代号

KPA/KHA

KPA 1800

烧结型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

1850 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

2600-2800 V

浪涌电流 ITSM

30.0 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

45 kN ±10%

外形代号

KPA

KPX 2100

烧结型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

2190 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

3000-3400 V

浪涌电流 ITSM

33.0 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

56 kN ±10%

外形代号

KPX/KHX

KPX 2400

烧结型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

2470 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

2600-2800 V

浪涌电流 ITSM

43.0 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

56 kN ±10%

外形代号

KPX

KP8 400

烧结型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

480 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

3600-4200 V

浪涌电流 ITSM

7.0 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

15 kN ±10%

外形代号

KP8/KH8

KP9 800

烧结型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

870 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

3600-4200 V

浪涌电流 ITSM

15.0 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

22 kN ±10%

外形代号

KP9/KH9

KPA 1400

烧结型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

1440 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

3600-4200 V

浪涌电流 ITSM

25.0 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

45 kN ±10%

外形代号

KPA/KHA

KPX 1400

烧结型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

1470 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

4600-5200 V

浪涌电流 ITSM

23.5 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

56 kN ±10%

外形代号

KPX/KHX

KPX 1800

烧结型晶闸管

咨询该配件 查看尺寸图

平均通态电流 IT(AV)

1880 A (TC = 70 °C)

重复峰值电压 VDRM / VRRM

3600-4200 V

浪涌电流 ITSM

25.0 kA (10 ms, TJ = TJM)

最高结温 TJM

125 °C

压紧力 F

56 kN ±10%

外形代号

KPX/KHX
